LINEAR Solutions V26.1 Feature Pack sada je dostupan za preuzimanje u Installation Center-u i ponovo donosi brojne nove funkcionalnosti. U ovom blog postu izdvajamo najvažnije novitete iz ovog Feature Pack-a. Za potpuni pregled svih novih mogućnosti, pogledajte dokument LINEAR What’s New.
Najnovijim Feature Pack-om proširujemo naše alate za BIM-kompatibilno projektovanje MEP sistema sa ukupno 26 novih funkcionalnosti, koje dodatno povećavaju efikasnost svakodnevnog projektovanja i unapređuju tehničku preciznost.
U nastavku detaljnije predstavljamo neke od novih funkcija. Kao i uvijek, sve ostale novitete jasno smo dokumentovali u odjeljku What’s New.

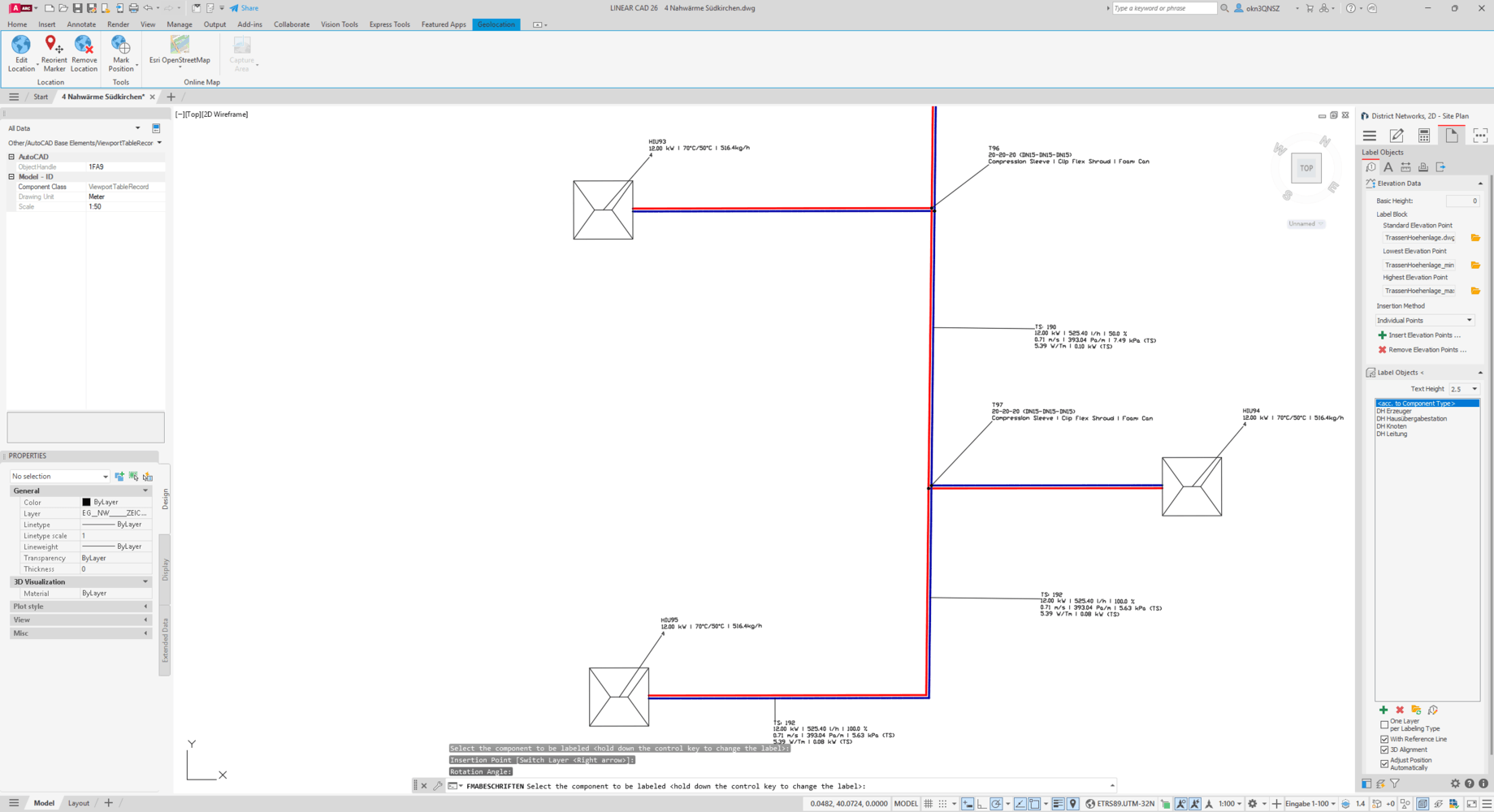

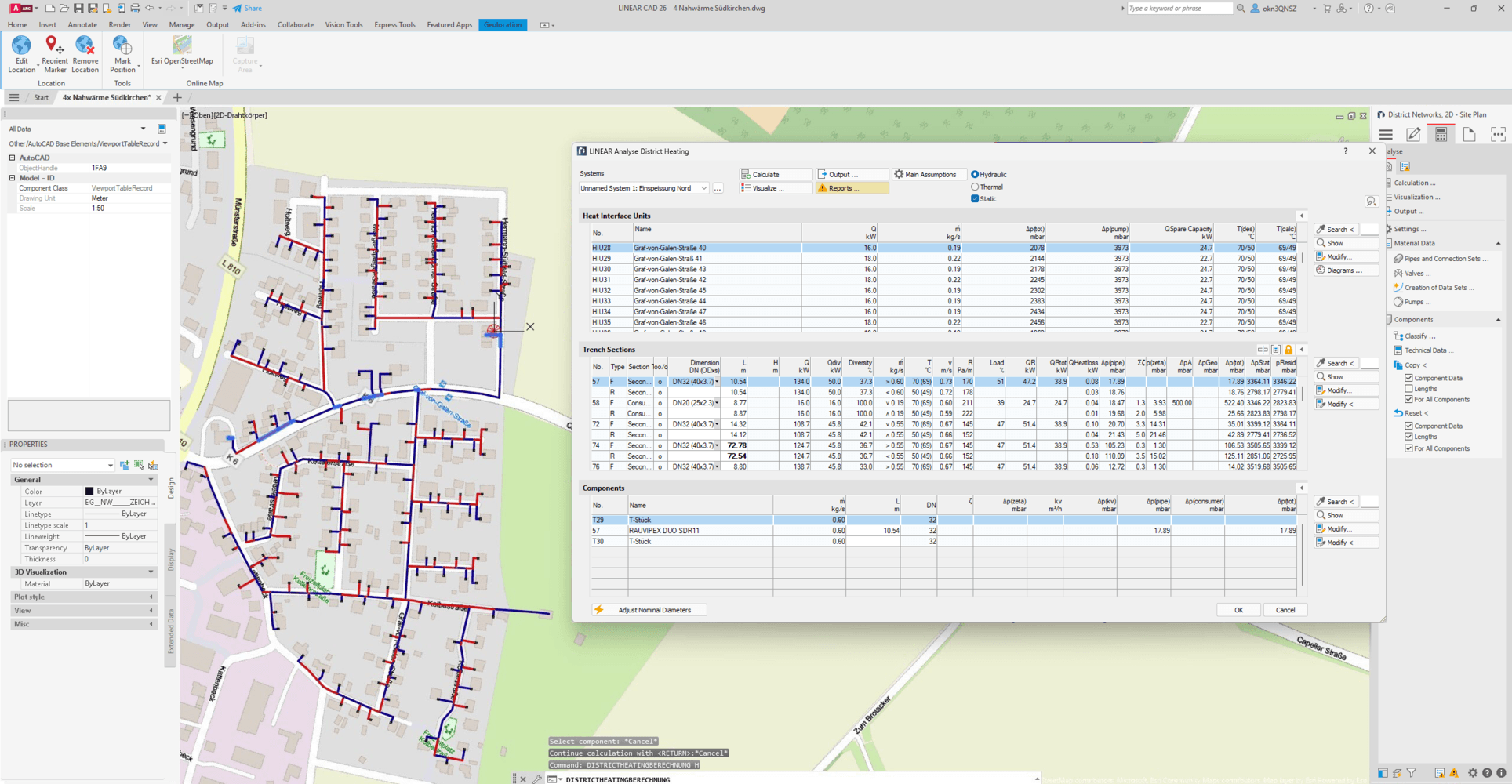

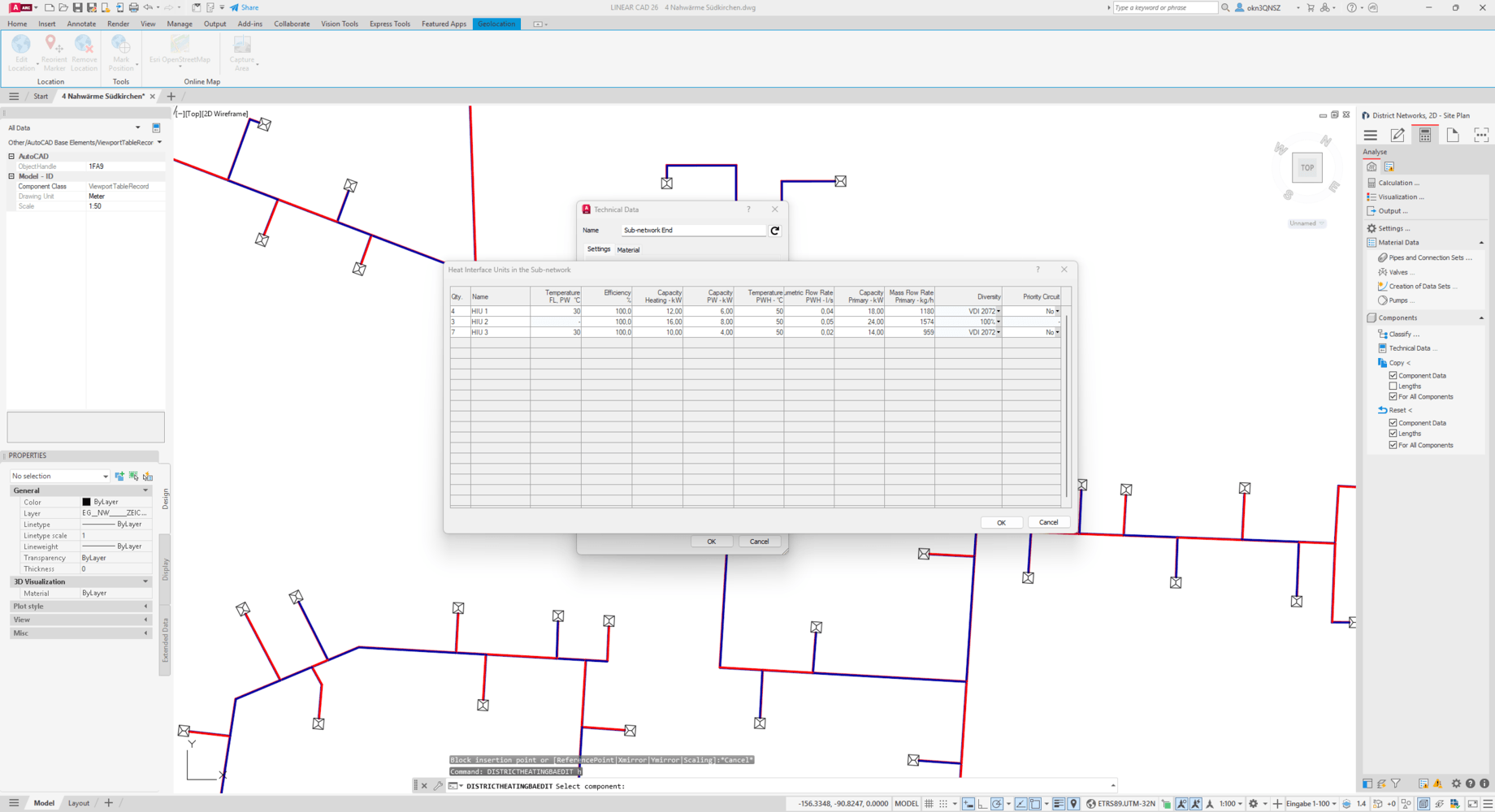

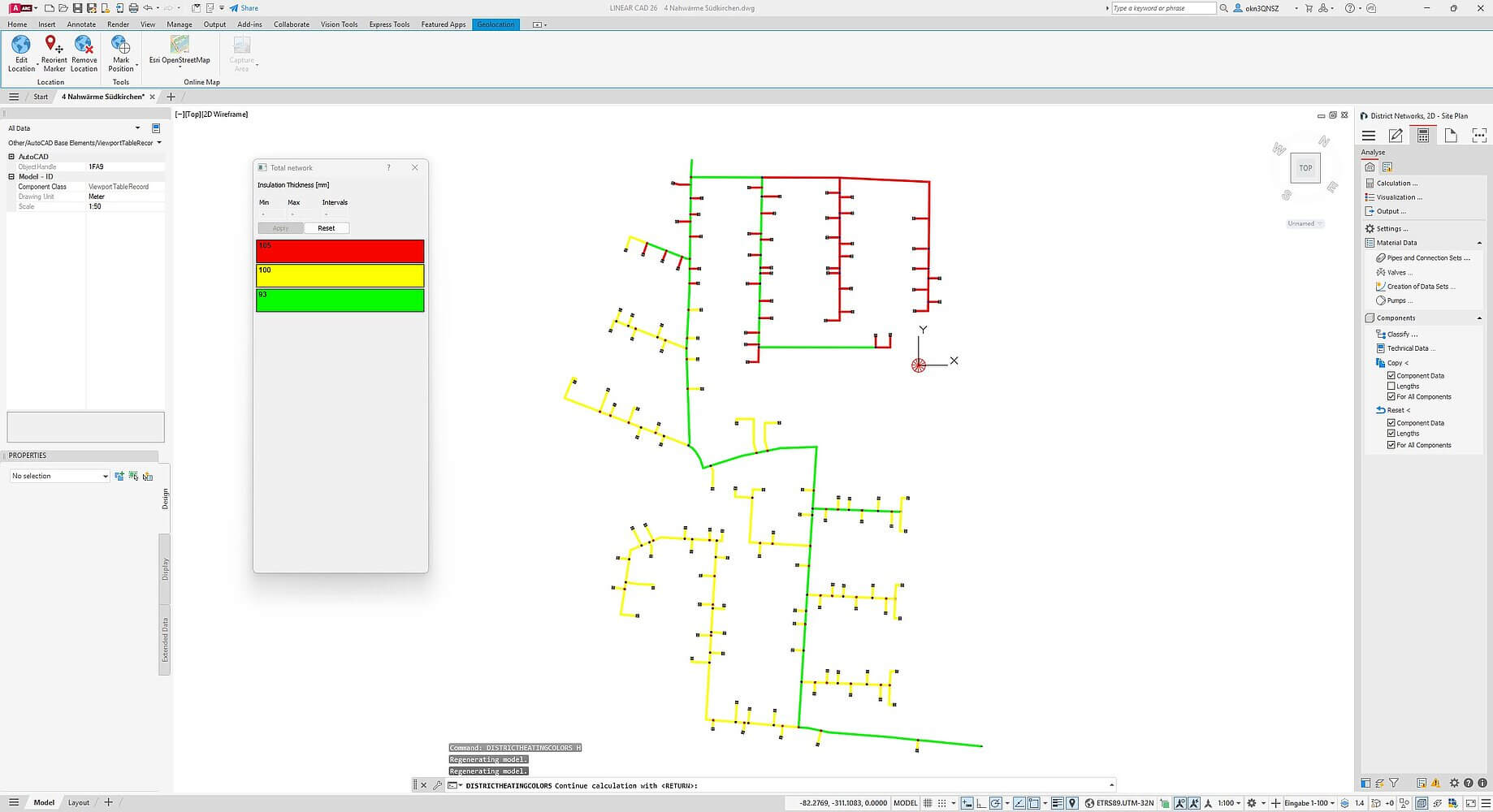

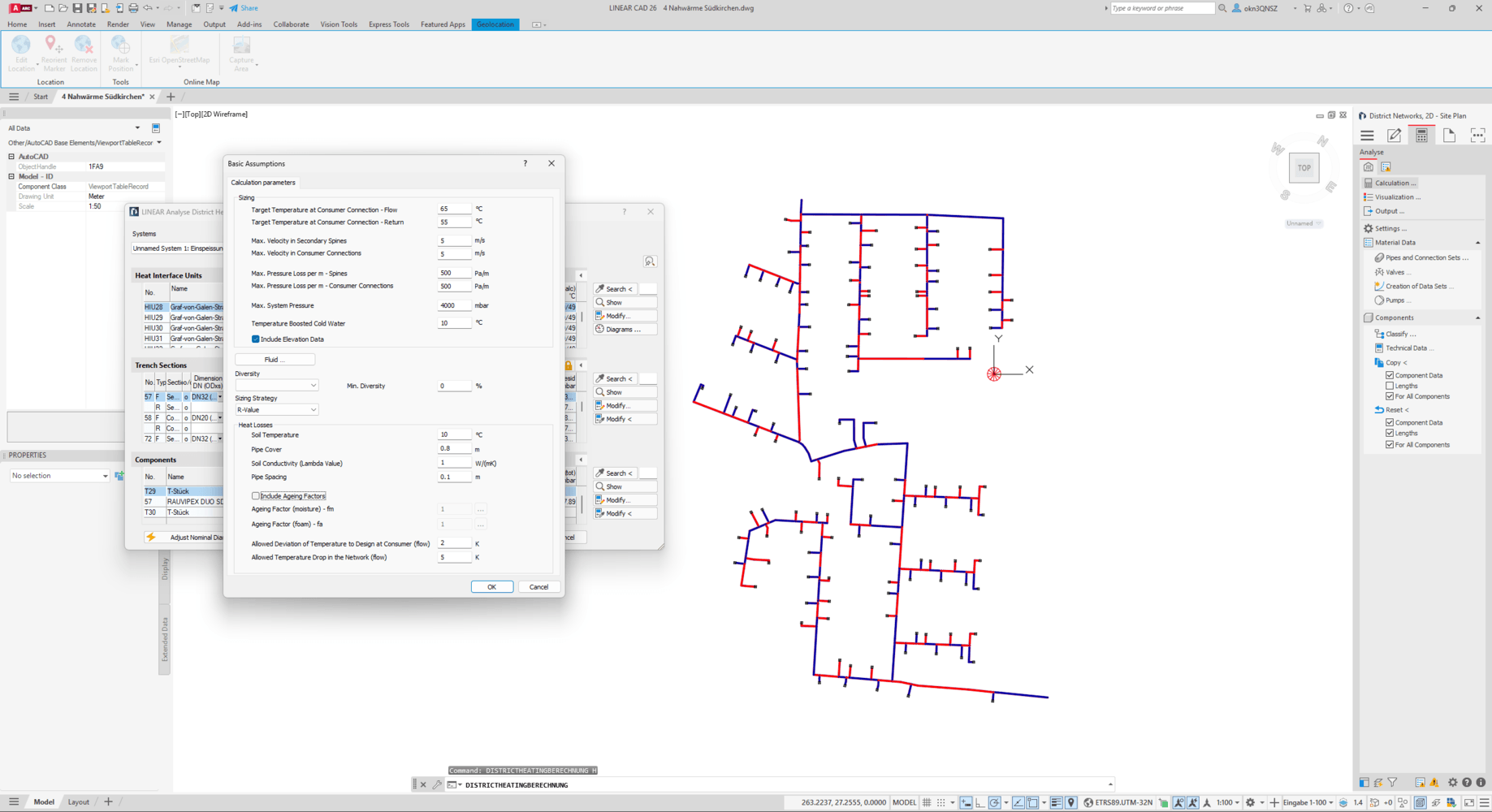

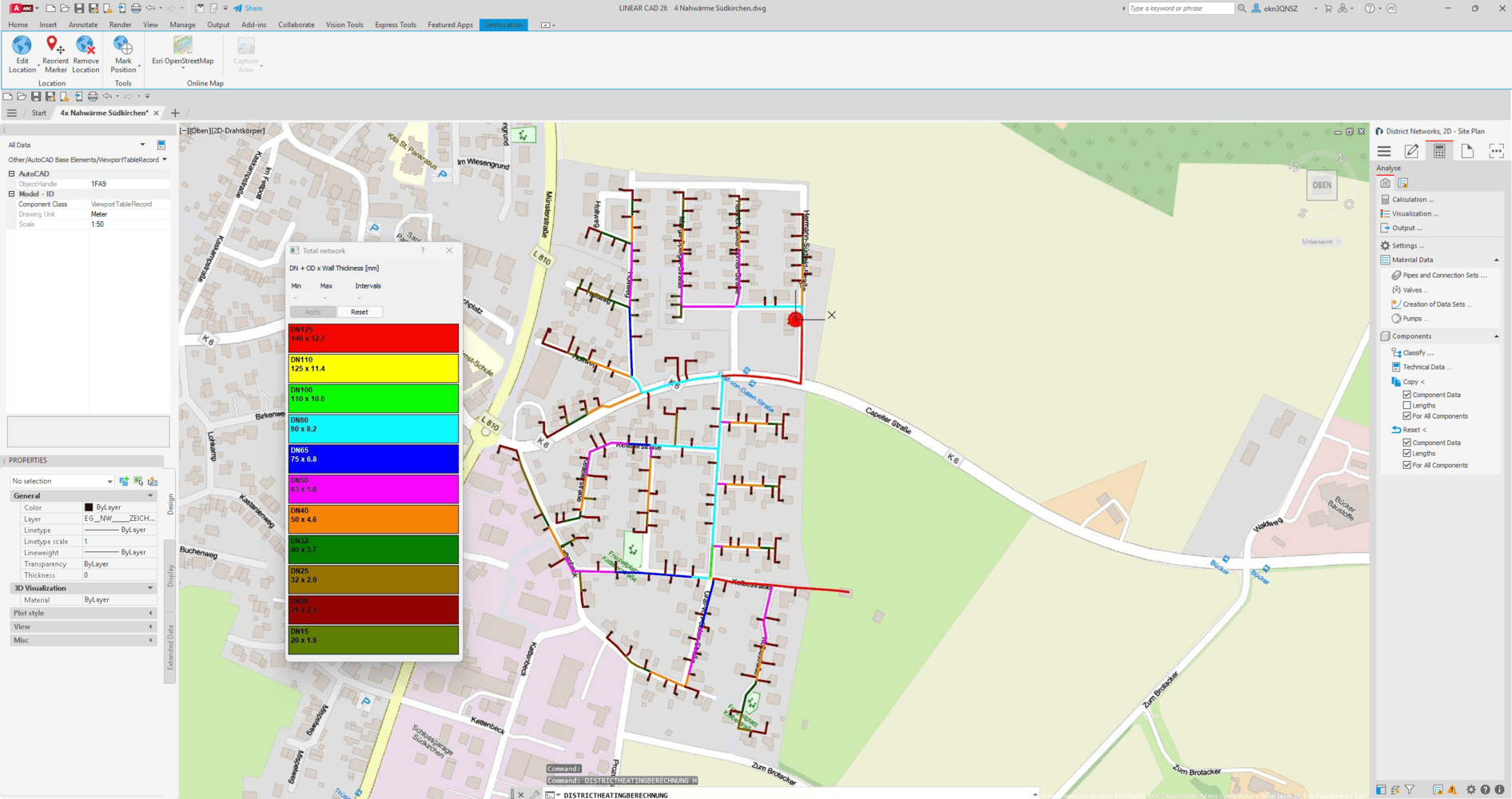

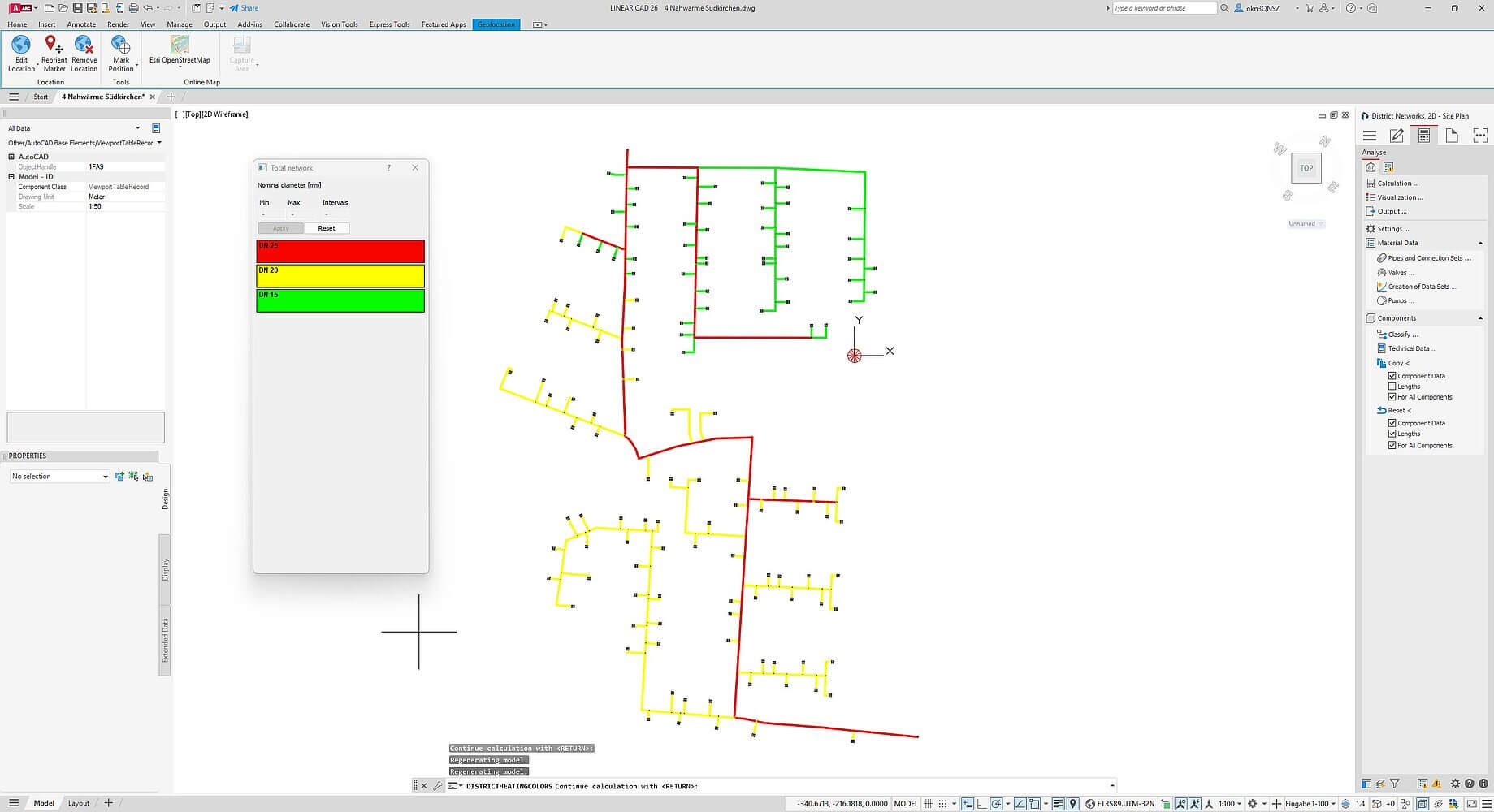

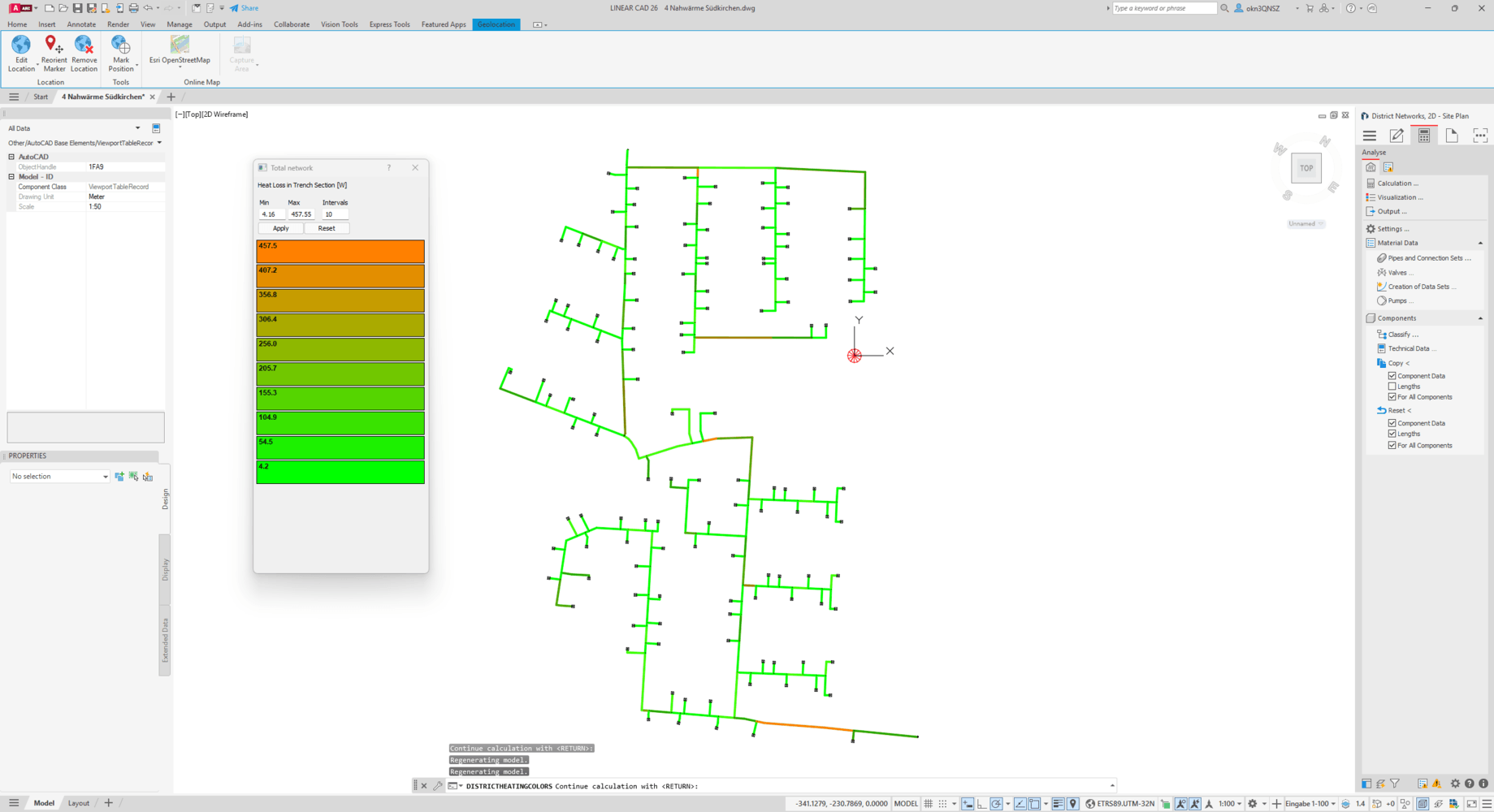

Analyse District Heating – Sveobuhvatno projektovanje lokalnih mreža daljinskog grijanja

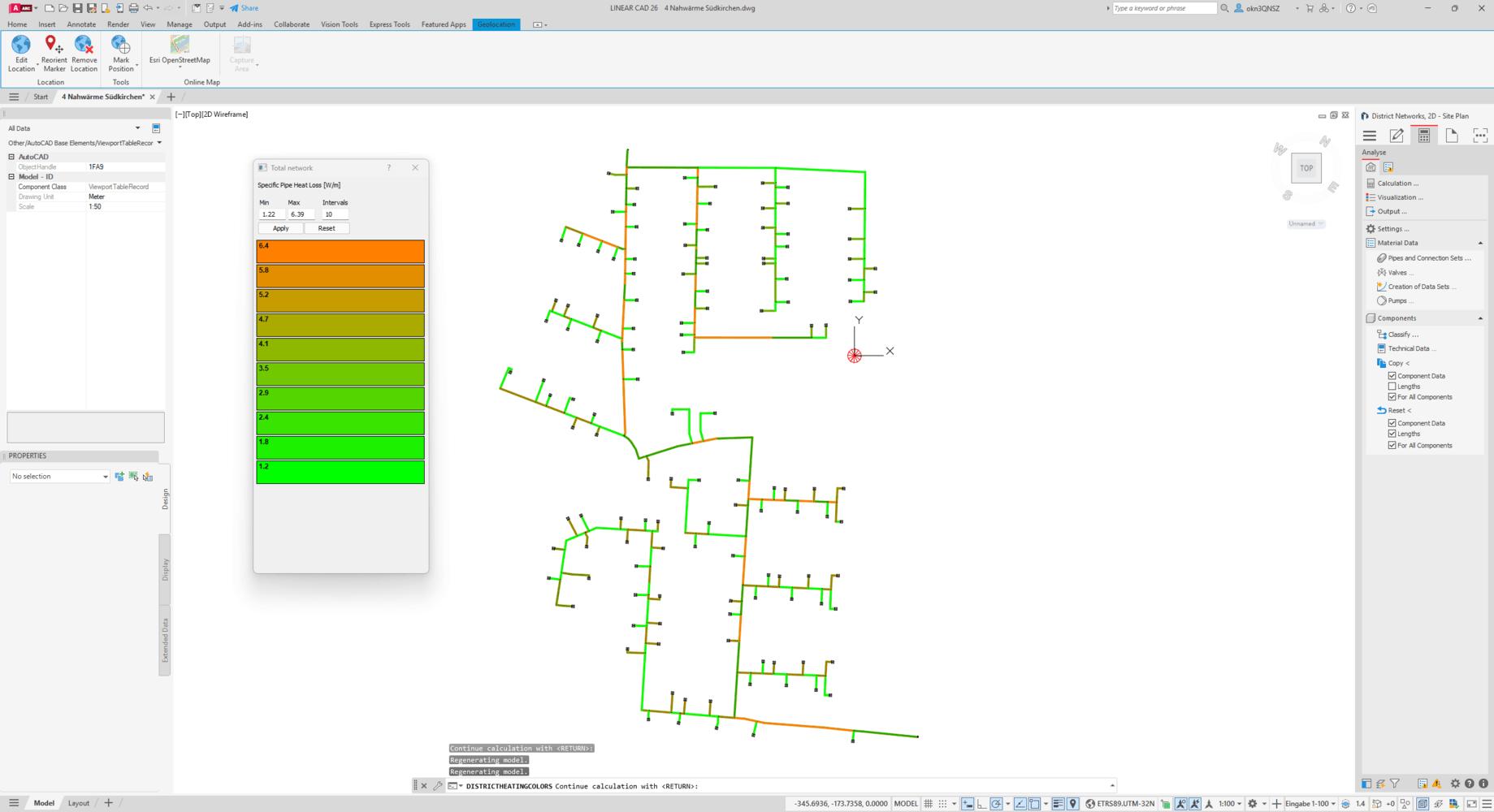

Sa novim modulom Analyse District Heating možete podići projektovanje mreža daljinskog grijanja na potpuno novi nivo. Od strukturisanog projektovanja mreže i preciznih hidrauličkih proračuna do izrade građevinskih nacrta, rješenje vas vodi kroz cijeli proces projektovanja efikasno, transparentno i bez prekida u toku rada.
Posebno u kontekstu planiranja sistema grijanja na nivou opština i gradova, raste potreba za pouzdanim, fleksibilnim i ekonomski optimizovanim lokalnim toplovodnim mrežama. Analyse District Heating razvijen je upravo za ove izazove i pomaže da početnu ideju pretvorite u kvantifikovan, CAD-baziran model mreže spreman za izvođenje.
Za razliku od tradicionalnih alata za rane faze planiranja, radni proces se ne završava grubim projektom mreže. Umjesto toga, dobijate podršku za kompletno projektovanje sve do faze izvođenja, uključujući transparentne proračune mreže, precizno dimenzionisanje i fleksibilno poređenje različitih varijanti. Izmjene se mogu brzo procijeniti i direktno integrisati u projekat.
Ključna prednost leži u inteligentnoj integraciji modelskog projektovanja i pouzdane analize mreže. Ovaj pristup zasniva se na provjerenim pravilima i principima projektovanja razvijenim kroz blisku saradnju kompanija LINEAR i REHAU.

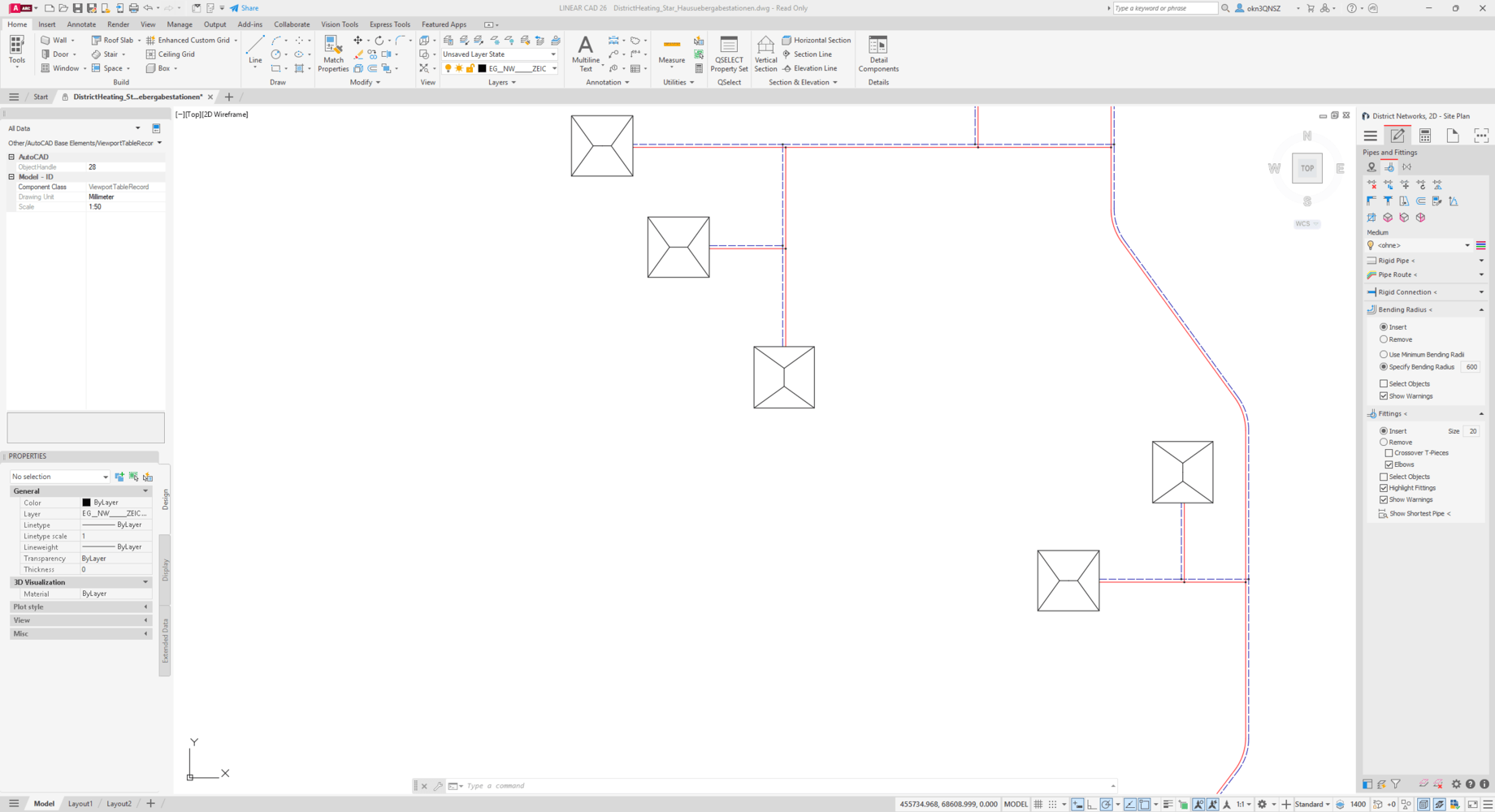

Rezultat je jasno strukturisan radni proces, od projektovanja rova i dimenzionisanja cjevovoda do izrade specifikacije materijala i kreiranja nacrta pogodnih za gradilište. Na taj način moguće je ciljano optimizovati troškove i kvalitet te osigurati efikasnu i pouzdanu realizaciju projekata mreža daljinskog grijanja.
Sažetak prednosti
-
Potpuni radni proces od projektovanja mreže do izvođačke dokumentacije
-
Precizni hidraulički proračuni i pouzdano dimenzionisanje
-
Fleksibilno poređenje varijanti i brzo prilagođavanje izmjenama
-
CAD podržano, modelsko projektovanje bez gubitka podataka između faza
-
Praktična projektantska logika razvijena kroz saradnju kompanija LINEAR i REHAU
-
Optimizovana procjena potrebnog materijala i izrada planova spremnih za izvođenje radova

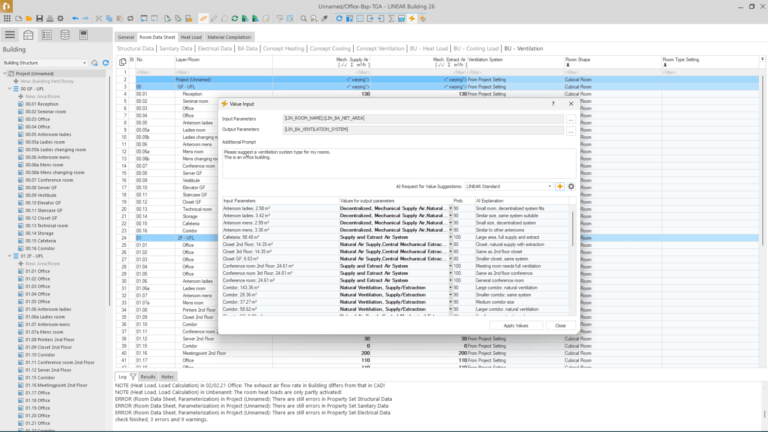

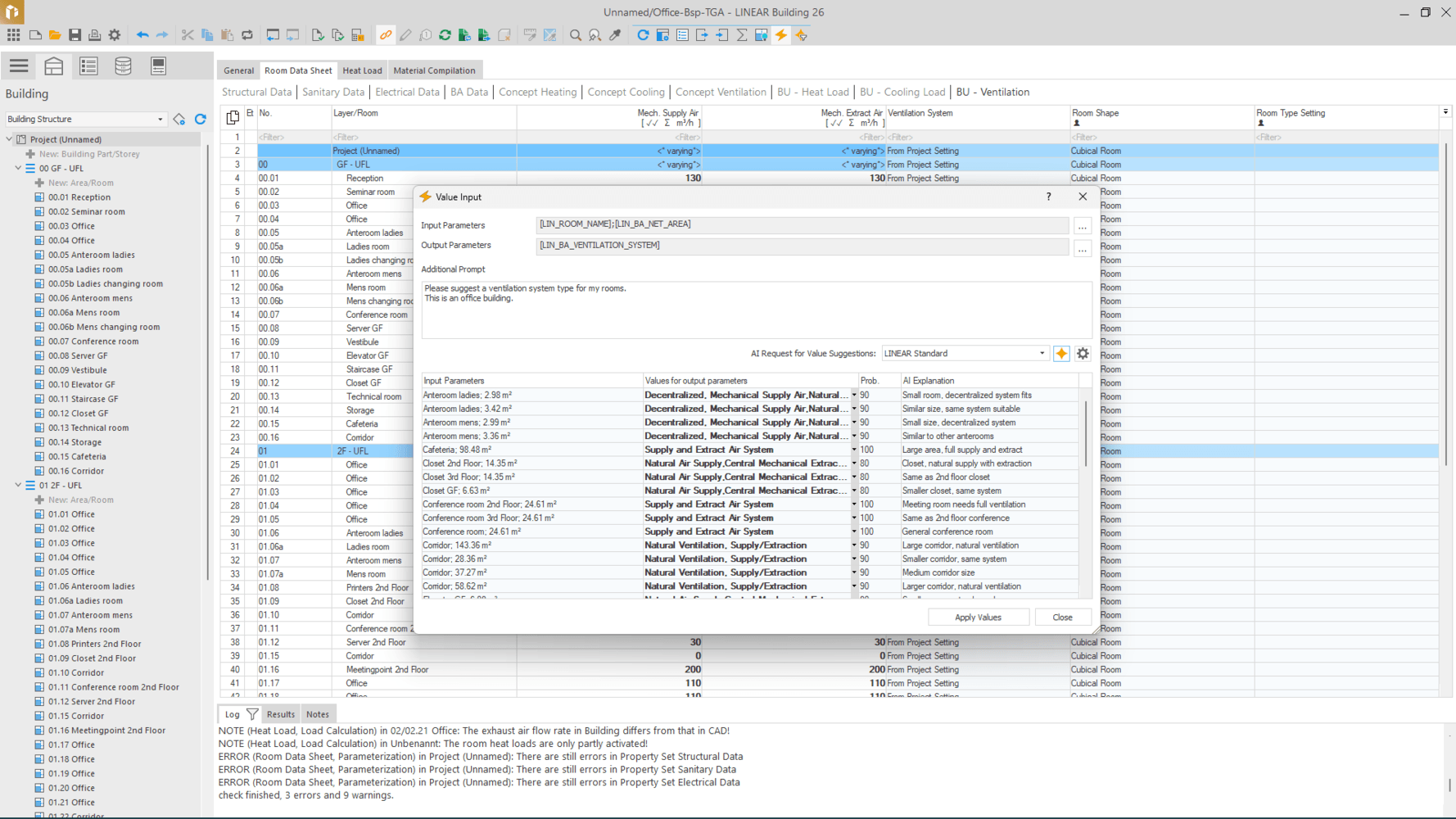

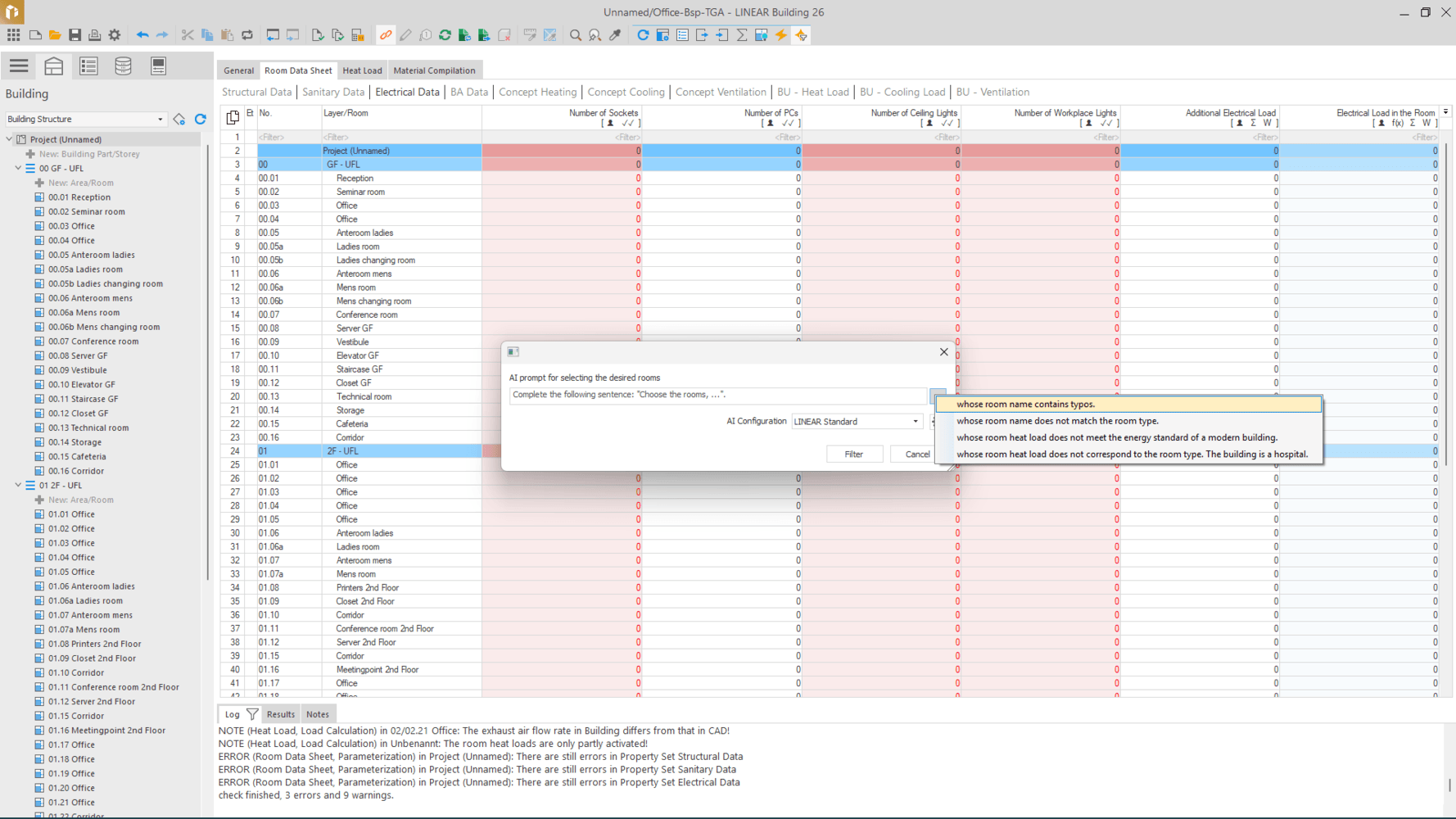

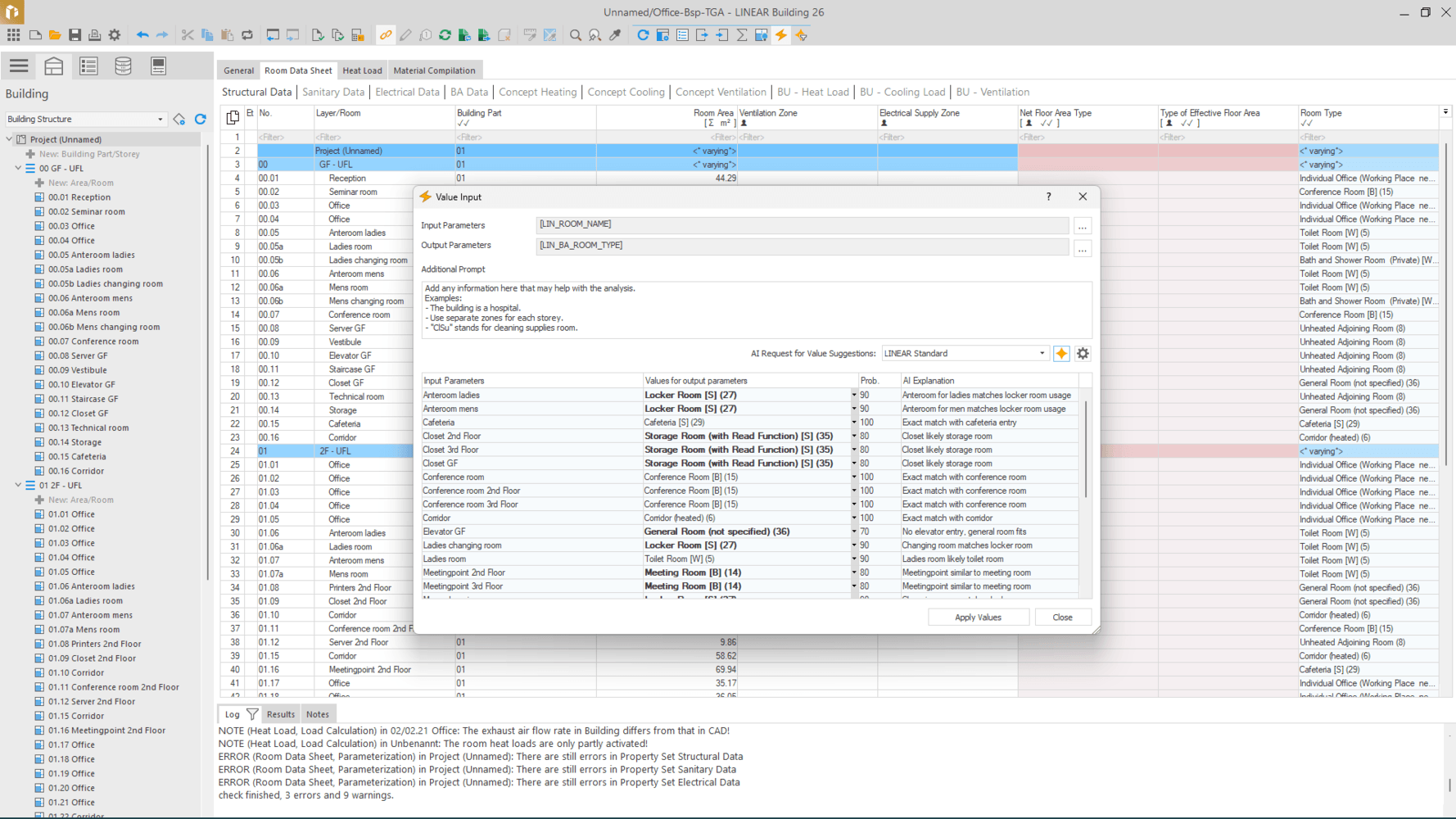

Unos podataka uz pomoć vještačke inteligencije u modulu Room Data Sheet
Iskoristite prednosti automatski generisanih prijedloga vrijednosti i inteligentnih opcija filtriranja koje jasno organizuju prikaze i olakšavaju upravljanje projektima velikog obima. Posebno je korisna mogućnost ciljane automatizacije dodjeljivanja vrijednosti odabranim parametrima.

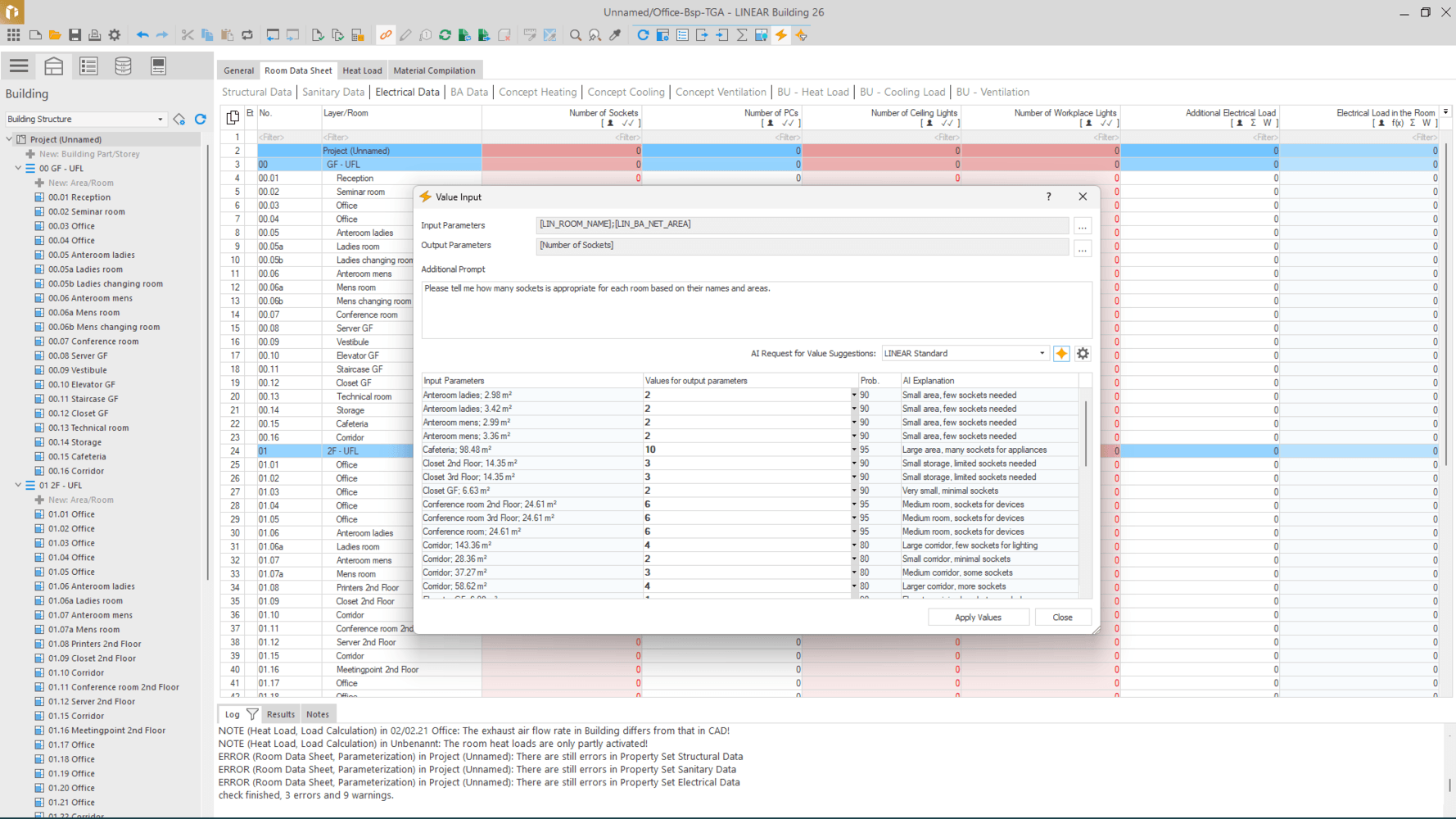

Za to je dovoljno definisati prilagođeni AI upit (prompt), na osnovu kojeg vještačka inteligencija analizira zadate specifikacije i predlaže odgovarajuće vrijednosti. Generisani sadržaj može se odmah primijeniti i pomaže da se ponavljajući zadaci obavljaju znatno efikasnije.
Radi maksimalne fleksibilnosti, Large Language Model (LLM) može se birati za svaki slučaj posebno. Pored osnovnog rješenja koje pruža LINEAR, korisnici mogu integrisati i vlastite LLM naloge. Takođe, moguće je koristiti lokalne AI sisteme, što omogućava prilagođavanje rješenja individualnim zahtjevima, IT strategijama i pravilima zaštite podataka.
Na taj način značajno se smanjuje potreban ručni rad, posebno kod velikih projekata sa mnogo prostorija i parametara. Istovremeno se poboljšava dosljednost i kvalitet informacija unesenih u cijeli Room Data Sheet.
Prednosti na prvi pogled
- Automatski generisani prijedlozi vrijednosti
- Pametni filteri za pregledno strukturisane prikaze
- AI-potpomognuto dodjeljivanje vrijednosti parametrima putem prilagođenih promptova
- Značajno smanjen trud pri održavanju velikih room data sheets-a
- Poboljšana dosljednost i strukturiranost podataka o prostorijama

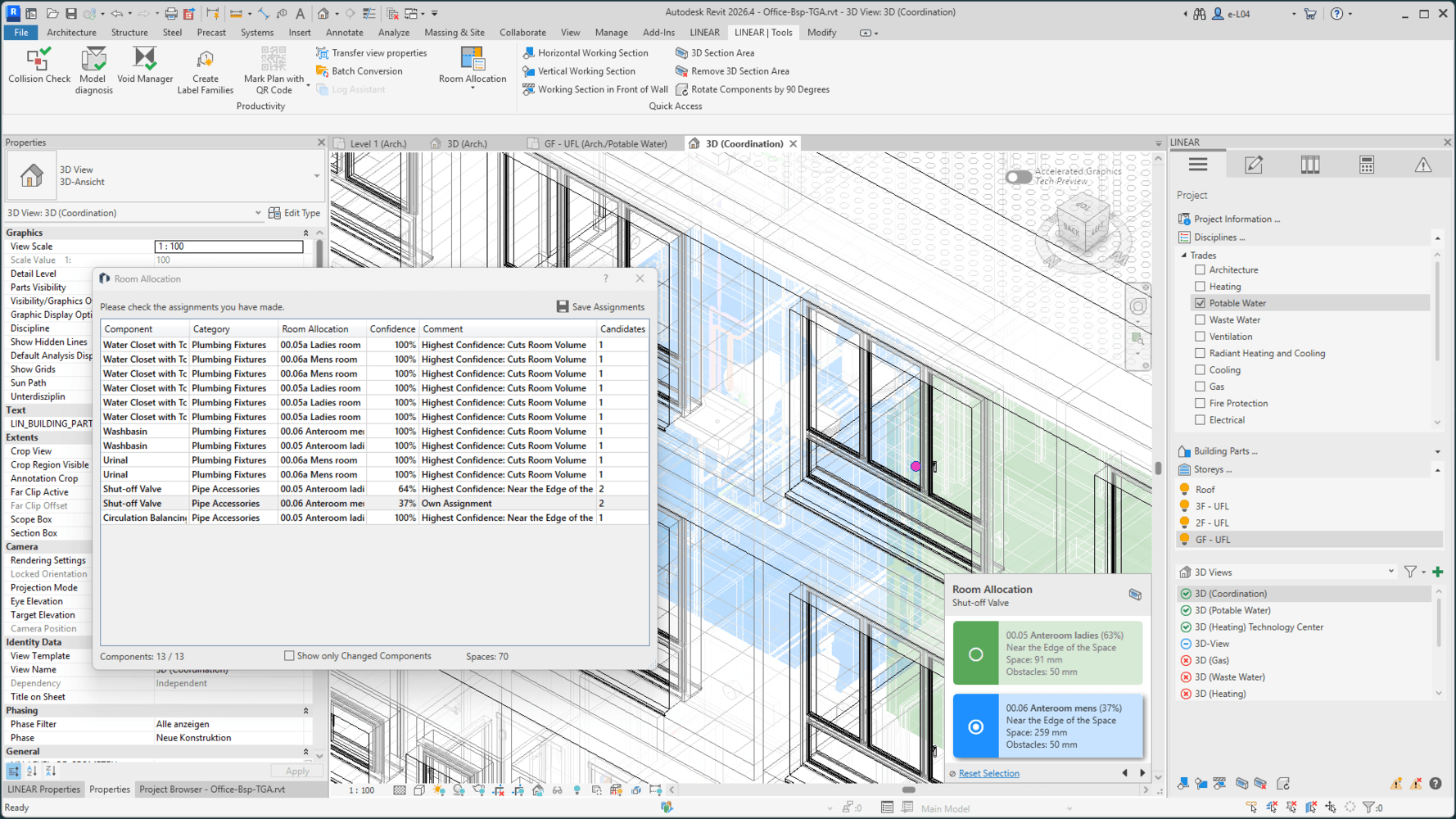

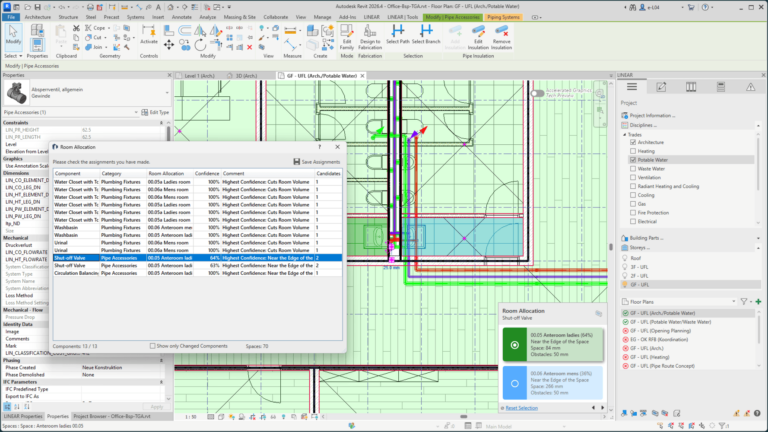

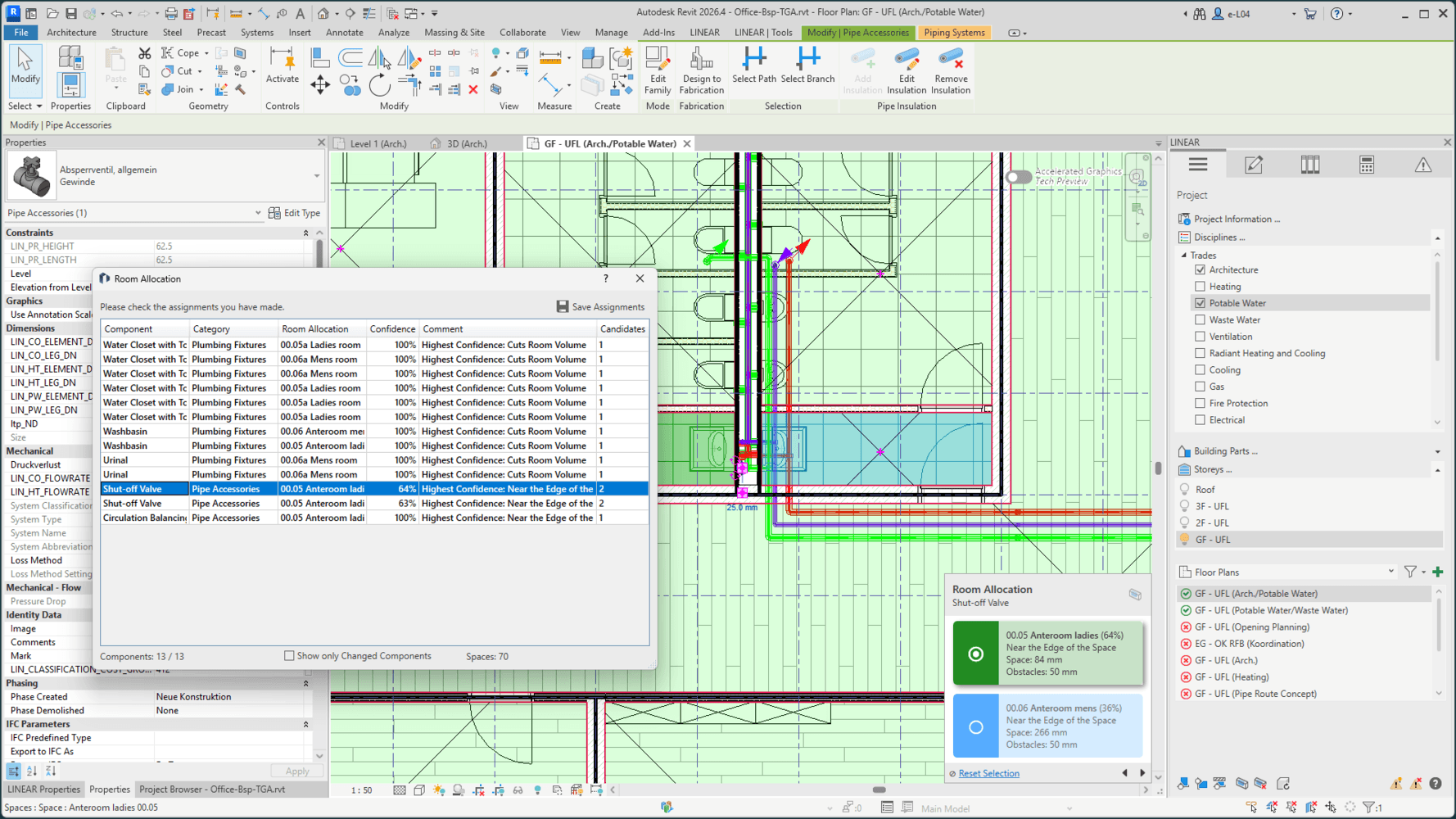

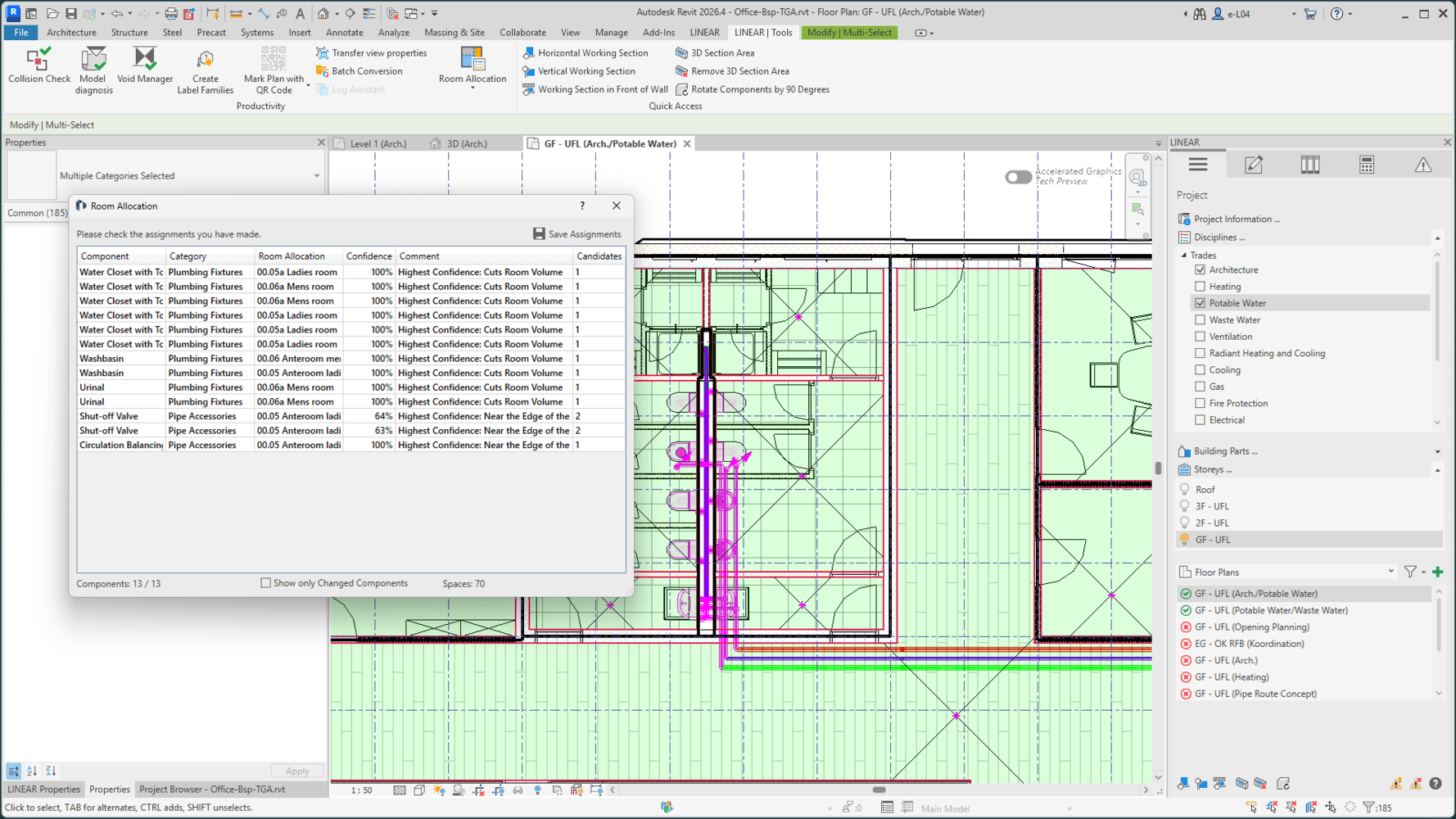

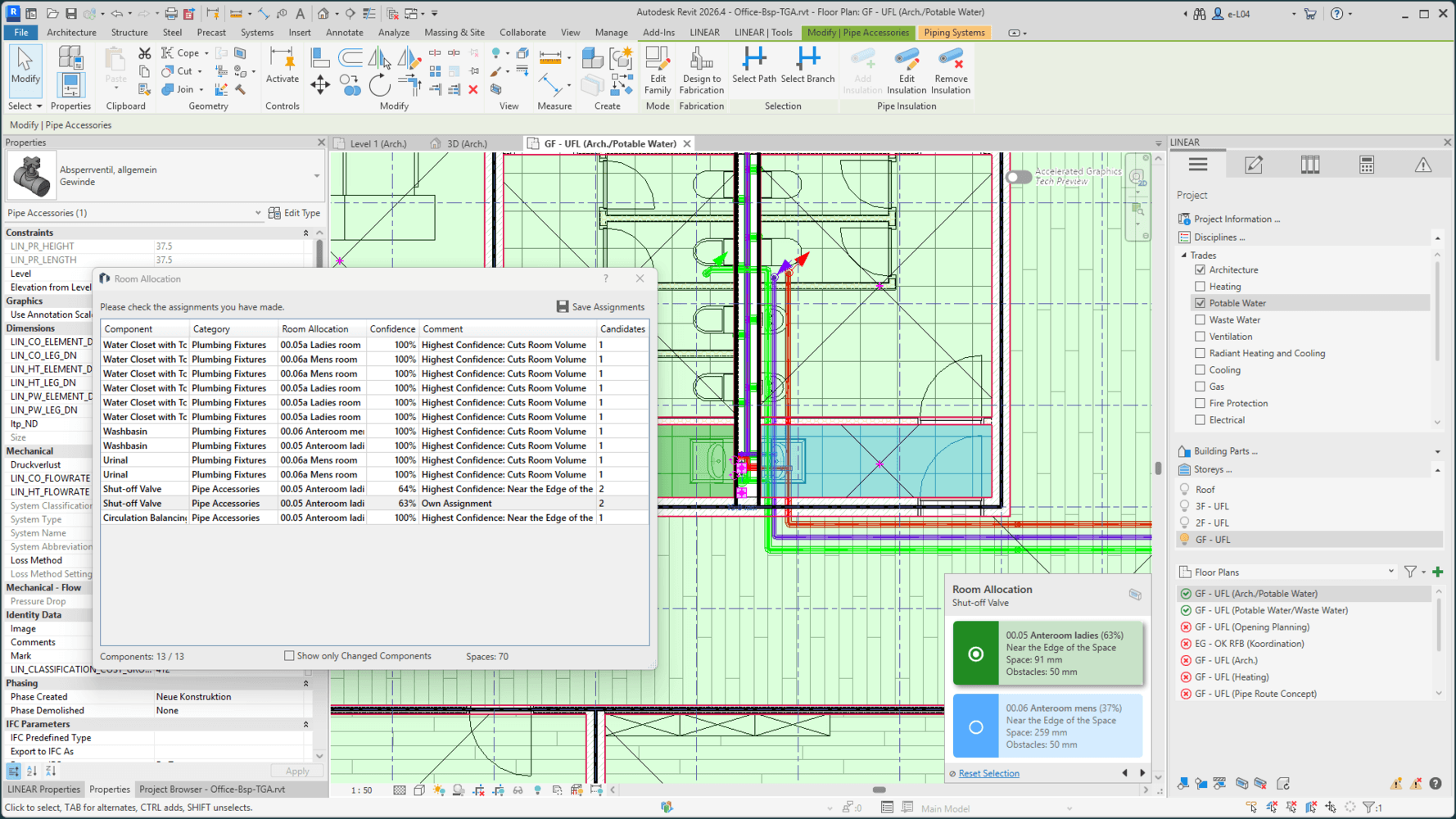

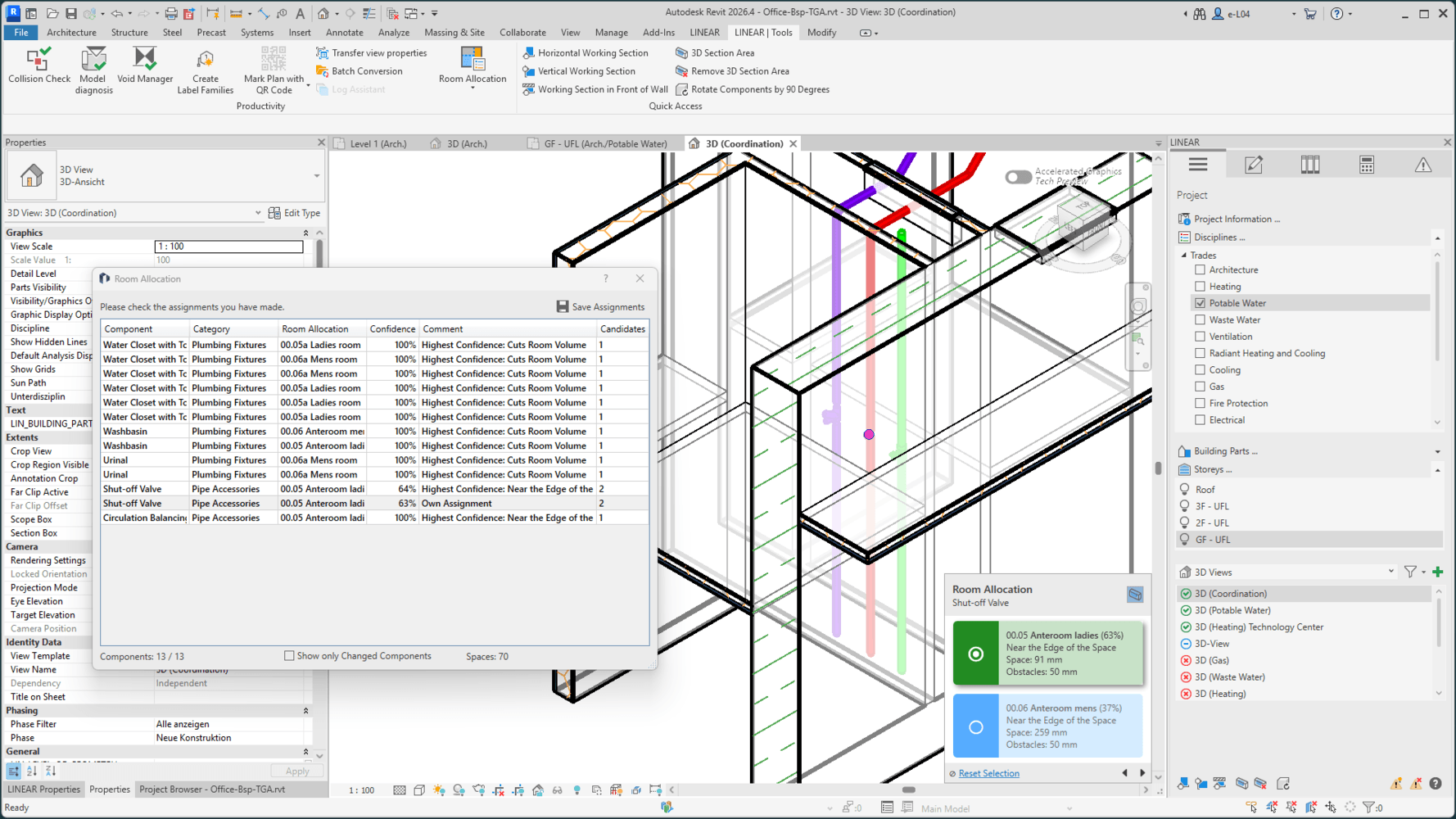

Inteligentno dodjeljivanje komponenti prostorijama
U projektima MEP projektovanja, a posebno u BIM projektima, od ključne je važnosti jasno dodijeliti komponente određenim prostorijama (ili prostorima), na primjer za potrebe instalacije, održavanja, facility managementa ili izrade tendera. Zahvaljujući novoj funkciji za dodjeljivanje prostorija, u svakom trenutku imate potpun pregled nad tim podacima.
Ova funkcija automatski analizira dodjelu svake komponente u modelu i prikazuje vjerovatnoću da je ona ispravno povezana s određenom prostorijom. Na taj način odmah možete uočiti situacije u kojima komponente presijecaju više prostorija ili se nalaze u neposrednoj blizini više različitih prostora.
Uz pomoć intuitivnih vizualizacija označenih bojama, dodjele se mogu jednostavno provjeriti i po potrebi precizno korigovati. Ovo posebno olakšava strukturisano planiranje pristupnih tačaka za održavanje i inspekcijskih otvora, kao i kasnije korištenje tih informacija u facility managementu.
Dodijeljeni podaci mogu se zatim koristiti za različite namjene, poput strukturisane analize lista komponenti po prostorijama ili generisanja oznaka komponenti u Revitu.
Na taj način značajno se smanjuje potreba za ručnim provjerama, naročito kod većih projekata sa velikom gustinom modela, dok se istovremeno povećava kvalitet i dosljednost prostornih podataka.
Prednosti na prvi pogled
- Automatska analiza dodjele komponenti prostorijama
- Procjena vjerovatnoće ispravne dodjele direktno u modelu
- Vizualizacija označena bojama za brzo i nedvosmisleno dodjeljivanje
- Idealna osnova za liste komponenti, oznake komponenti i strukturisane analize
- Pojednostavljeno planiranje pristupnih tačaka za održavanje i inspekciju

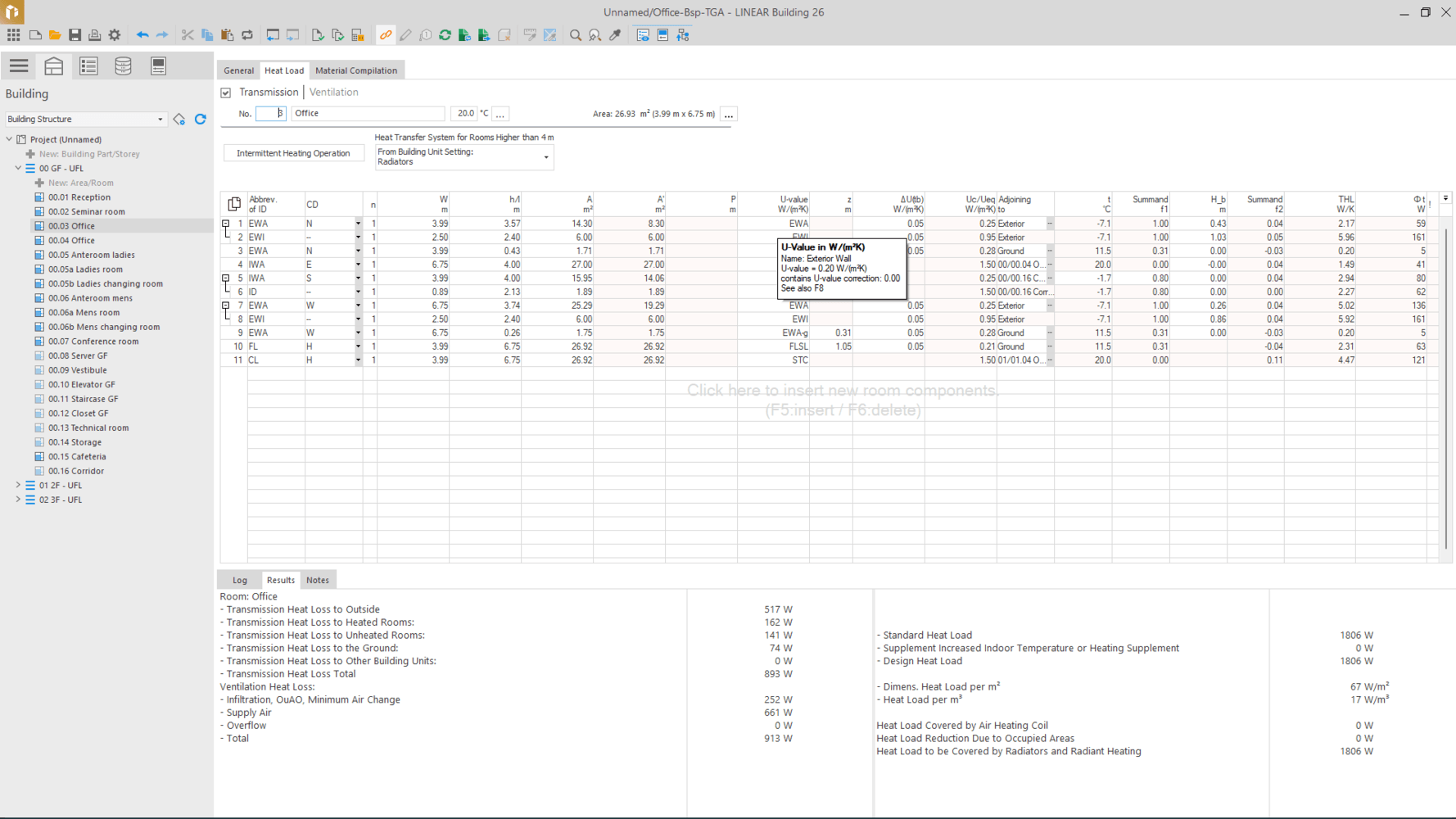

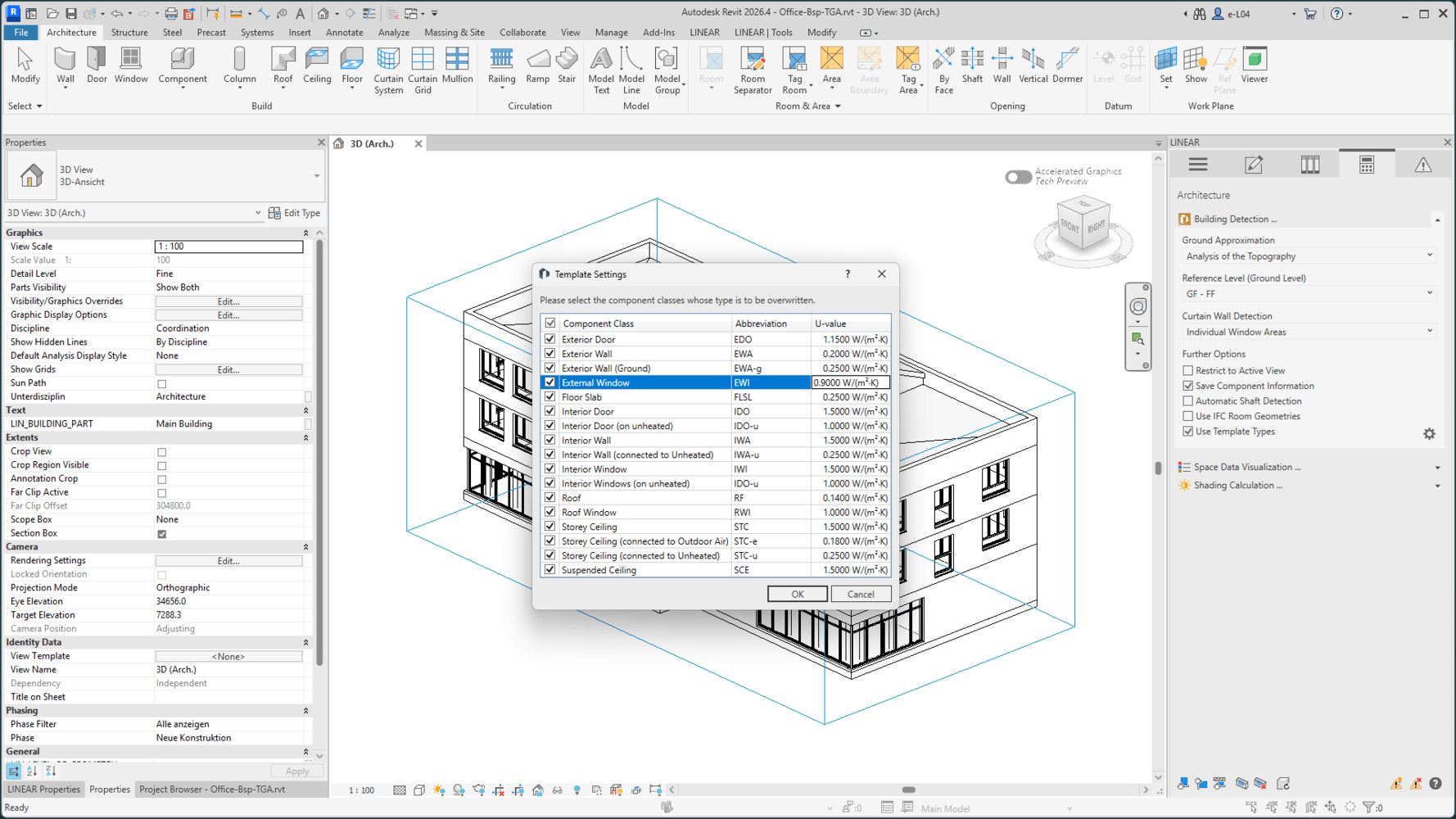

Novi način rada za uvoz konceptualnih modela zgrada za rane faze projektovanja i nepotpune arhitektonske modele
Nepotpuni arhitektonski modeli ili nedostatak informacija često su realnost u svakodnevnom radu. Novi način rada za uvoz konceptualnih modela zgrada značajno smanjuje napor potreban za pripremu takvih modela. Umjesto ručnog unosa svakog detalja, za unos podataka o zgradi u LINEAR Buildingu mogu se koristiti standardizovani predlošci komponenti.
Na primjer, ako u arhitektonskom modelu nedostaju termičke karakteristike slojevitih konstrukcija ili nisu ispravno unesene, nova funkcija omogućava dodjeljivanje posebne U-vrijednosti ili drugog tipa građevinske komponente za svaku klasu komponente (tip komponente / tip susjednog prostora). Na taj način nedostajuće informacije mogu se ciljano dopuniti bez nepotrebnog usporavanja radnog procesa.
Ovo predstavlja značajnu prednost, naročito u ranim fazama projektovanja: čak i sa nepotpunim arhitektonskim modelima moguće je izvršiti pouzdane proračune toplotnog opterećenja bez obimne naknadne obrade modela.
Prednosti na prvi pogled
Pojednostavljen uvoz zgrada iz nepotpunih arhitektonskih modela
Definisanje prilagođenih U-vrijednosti i tipova građevinskih komponenti za svaku klasu komponente
Manje ručnog rada pri pripremi modela
Pouzdani proračuni toplotnog opterećenja već u ranim fazama projektovanja
Efikasniji radni proces uprkos nepotpunim podacima
Korištenje IFC geometrije prostora kao inteligentne rezervne opcije
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

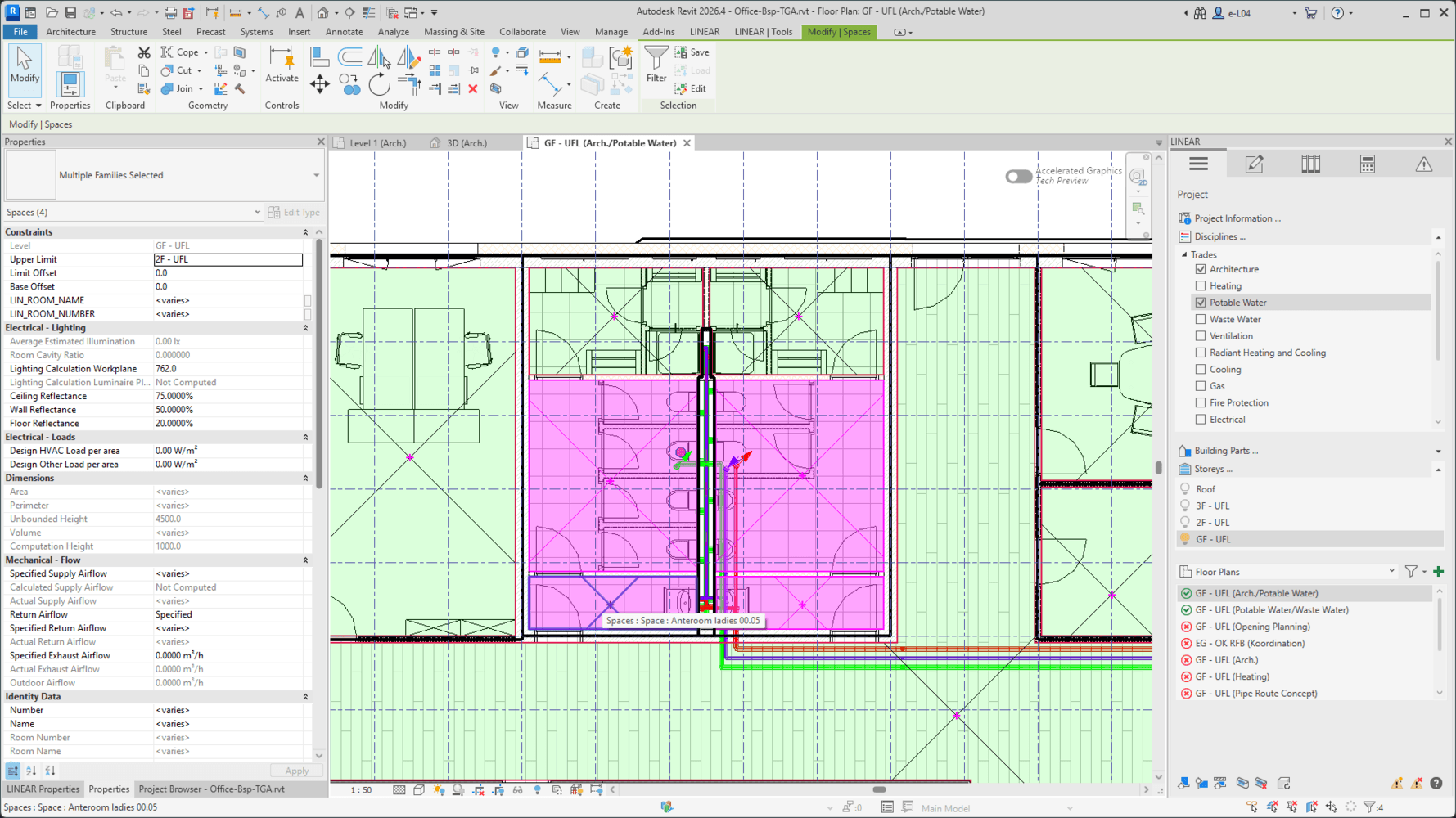

U praksi je često teško precizno postaviti MEP prostore sa tačnom geometrijom u IFC modelima. Ako MEP prostor nema ispravnu geometriju prostorije, to može značajno narušiti analizu zgrade i naknadne proračunske procese.
Nova funkcija sada omogućava direktan pristup geometrijama IFC prostora. Prostor se uvozi iz IFC strukture, bez potrebe da se prethodno ručno postavlja MEP prostor u modelu.
Time cijeli IFC radni proces postaje znatno pouzdaniji i pomaže u prevazilaženju tipičnih nedostataka nepotpunih arhitektonskih modela. Posebno u OpenBIM projektima značajno se smanjuje napor potreban za pripremu modela.
Prednosti na prvi pogled
Korištenje geometrije IFC prostora kao alternativne osnove za prostore
-
Nije potrebno ručno postavljanje MEP prostora
-
Pouzdaniji IFC radni proces za nepotpune arhitektonske modele
-
Manje rada pri analizi zgrade
-
Poboljšana OpenBIM kompatibilnost
Automatsko prepoznavanje instalacionih okana (Automatic Shaft Detection)
Nova funkcija automatskog prepoznavanja instalacionih okana značajno pojednostavljuje proces definisanja i identifikacije okana tokom analize zgrade.
Ranije je bilo potrebno postaviti MEP prostore unutar okana i označiti ih kao neupotrebljive (unoccupiable) u LINEAR svojstvima.
Sa novom opcijom Automatic Shaft Detection, ovaj ručni korak je u potpunosti eliminisan. Funkcija automatski prepoznaje instalaciona okna, instalacije u zidovima i slične strukture, bez potrebe za prethodno postavljenim MEP prostorima unutar okana u modelu.
Prednosti na prvi pogled
Automatsko prepoznavanje instalacionih okana i instalacija u zidovima
Više nije potrebno kreirati zasebne MEP prostore u oknima
Manje ručnog rada pri pripremi modela
