AutoCAD je već više od 40 godina stalna pojava u CAD svijetu. Kako se klasični program snalazi u doba BIM-a, dizajna vođenog podacima i novih zahtjeva procesa? Je li AutoCAD danas zastario ili je podcijenjen? Odgovor će vas iznenaditi: Sa pravim dodacima, AutoCAD postaje moćan alat i pouzdan partner za moderne BIM projekte, posebno tamo gdje su potrebni najviši detalji, maksimalna fleksibilnost i precizno izvođenje dizajna. U ovom članku naučićete kako možete kombinovati najbolje od oba svijeta uz LINEAR softverske rješenja, zadržavajući provjerene radne tokove, istovremeno iskorištavajući puni potencijal BIM metodologije.
Početkom 1990-ih, kako su osobni računari postajali jači i radne stanice postajali sve pristupačniji, AutoCAD koji je prvi put objavljen 1982. godine postakap je sve popularniji, posebno među manjim kompanijama i individualnim korisnicima. Prijelaz sa ručnog crtanja na crtanje pomoću računara napravio je revoluciju u radnim tokovima dizajna i značajno povećao produktivnost za sve uključene dionike.
Vremenom je AutoCAD neprestano poboljšavan od strane Autodeska i drugih razvojnih timova, uz dodatak alata specifičnih za pojedine industrije, što je uvelike unaprijedilo efikasnost rada. Danas, više od 40 godina nakon svog prvog izdanja, AutoCAD i DWG format koji je uveo i dalje su globalni industrijski standard u području CAD-a.
Koliko je AutoCAD i dalje relevantan u eri Building Information Modelinga (BIM-a)?
Ima li i dalje ulogu u rješavanju današnjih izazova građevinske industrije, poput nedostatka radne snage, rasta troškova materijala, te sve većih zahtjeva za održivošću?
Transformacija kroz BIM
Building Information Modeling (BIM) mijenja način na koji se projektuju, grade i upravljaju zgradama i infrastrukturom. Umjesto da bude jedno softversko rješenje, BIM predstavlja sveobuhvatnu metodologiju temeljenu na digitalnim 3D modelima, a karakteriše ga sljedeći ključni aspekti:
Saradnja:
Poboljšana saradnja između arhitekata, inženjera i ostalih učesnika projekta radi veće efikasnosti dizajna.
Integracija podataka:
Svi relevantni podaci o građevini centralizovano se upravljaju unutar modela.
Vizualizacija:
Rana vizualizacija dizajna omogućava donošenje boljih odluka i smanjuje potencijalne greške u projektu. Greške se sprječavaju unaprijed, umjesto da se ispravljaju tokom izvedbe.
Orijentacija na cijeli životni ciklus:
Holistički pristup koji obuhvaća cijeli životni ciklus zgrade, od projektovnja i korištenja do rušenja, povećava uspješnost projekta.
Održivost:
Simulacije i upravljanje materijalima potiču energetsku efikasnost, očuvanje resursa i mogućnost ponovne uporabe kroz sveobuhvatne analize scenarija.
Je li AutoCAD kompatibilan s BIM-om?
Kako bismo odgovorili na ovo pitanje, potrebno je razmotriti tehničke zahtjeve Building Information Modelinga (BIM-a).
Osnove BIM-a
BIM se temelji na inteligentnim 3D modelima koji funkcionišu kao baze podataka. Komponente unutar tih modela nisu samo geometrijski oblici; one sadrže specifične informacije poput kategorija, materijala, dimenzija i međusobnih veza. U projektovanju tehničkih sistema zgrada, potrebna je sveobuhvatna baza podataka za upravljanje elementima poput sistema cijevi i ventilacije, ugrađenih komponenti i ventila, kao i ostalih elemenata poput kotlova, radijatora i kabelskih kanala za električne instalacije. Standardna verzija AutoCAD-a prvenstveno radi s osnovnim elementima poput linija, krugova i poligona. Stoga sama po sebi ne ispunjava BIM zahtjeve.
Ekstenzije omogućuju efikasnost i upravljanje podacima
Međutim, AutoCAD se može proširiti BIM funkcionalnostima pomoću dodataka kao što su LINEAR Design 3D Ventilation za projektovanje ventilacijskih sistema ili LINEAR Design 3D Pipe&Power za projektovanje cjevovoda. Ova rješenja omogućuju:

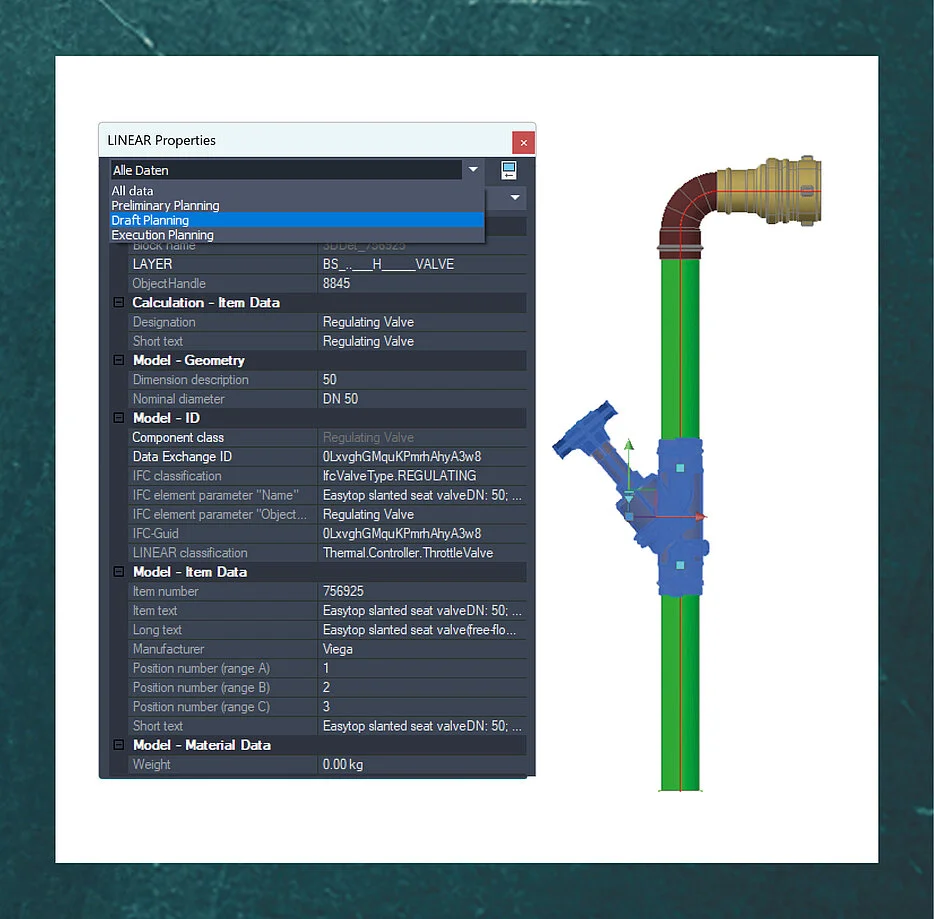

Slika 1: Prikaz dijaloškog okvira sa LINEAR osobinama (Properties) Izvor: LINEAR
Dostupnost podataka o komponentama
Informacije o kategorijama, materijalima, dimenzijama, podacima o priključcima i ostalom dostupne su korisniku.
Vidljivost podataka o komponentama
LINEAR Properties i popisi komponenti pružaju pregled svih relevantnih parametara u svakoj fazi projekta, uz mogućnost njihove direktne izmjene unutar modela.
Pristup širokoj bazi MEP komponenti
Integracija sistema cijevi, ventilacijskih kanala, ugrađenih dijelova, ventila i drugih elemenata.

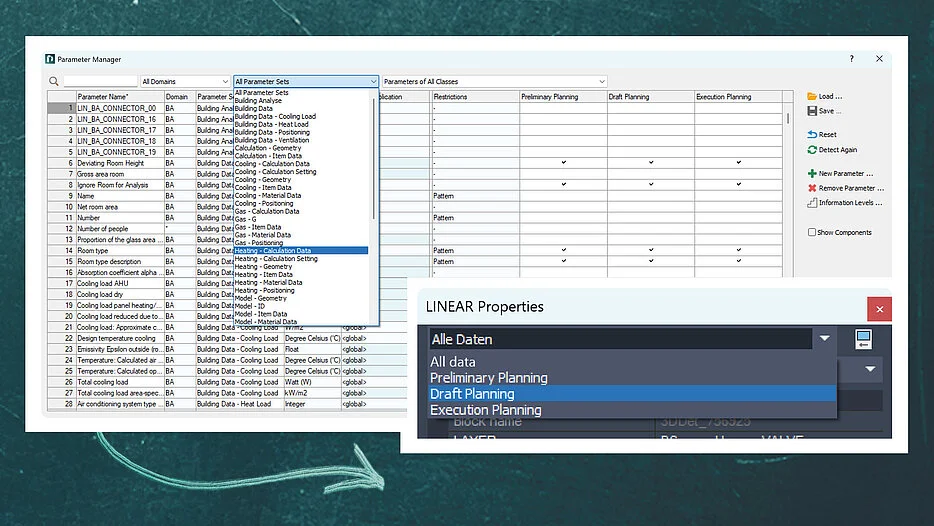

Slika 2 (gore): Upravljanje parametrima sa postavkama za vidljivost svih informacija |Slika 3 (dolje): LINEAR Properties sa dostupnim opcijama filtriranja Izvor: LINEAR
Ponovna upotreba projektnih podataka kao dodana vrijednost
Jedan od ključnih aspekata BIM-a je mogućnost ponovne upotrebe informacija koje dolaze od različitih sudionika uključenih u projektni proces. To uključuje korištenje 3D modela zgrade iz arhitektonske kancelarije za toplotnu analizu i njegovo nadopunjavanje MEP komponentama. Takođe, obuhvata korištenje modela sistema koji su izradili projektanti za detaljno projektovanje, planiranje montaže ili čak upravljanje objektom tokom faze korištenja. Iz perspektive održivosti, podaci ostaju dostupni i na kraju životnog ciklusa zgrade, za potrebe demontaže i reciklaže.
LINEAR nudi snažne desktop dodatke za BIM-kompatibilan uvoz i izvoz IFC-a, koji omogućavaju:
Efikasna razmjenu podataka
Nesmetan uvoz i izvoz IFC datoteka radi integracije sa drugim projektnim disciplinama.
Konfigurabilan izvoz podataka
Odabir struka, definisanje dubine podataka i dodatne opcije prilagodbe za optimalan prijenos podataka.
Postupno obogaćivanje i prijenos projektnih podataka
Proces projektovanja obično slijedi pristup „od grubog prema detaljnom“, što znači da informacije unutar modela postaju sve detaljnije kako projekt napreduje.
Primjer:
Odabir cijevnog sistema za grijanje u početku može sadržavati samo opšte informacije, poput materijala i dimenzija. Kasnije, nakon proračuna mreže cijevi, u model se dodaju konkretni podaci o proizvođaču i proizvodu. Informacije se mogu kasnije dohvatiti iz modela, npr. tokom faze korištenja objekta.
Preduslov za strukturisano obogaćivanje podataka
1.) Čitljivi i upravljivi podaci
Informacije moraju biti jasno imenovane i sačuvane na precizno definisanim mjestima unutar modela.
2.) Efikasno upravljanje informacijama
Upravljanje parametrima unutar LINEAR Solutions omogućava fleksibilnu organizaciju i prilagodbu nivoa detalja u skladu sa zahtjevima svake faze projektovanja. Nivoi informacija mogu se definisati prema LOIN (Level of Information Need) smjernicama, čime se složenost svodi na potrebni minimum u svakoj fazi.
3.) Kontrola prijenosa podataka
Uz jasno definisane nivoe informacija, model se može dijeliti sa tačno onim podacima koji su relevantni u određenom trenutku. Korisnik precizno određuje koje se informacije, kada i sa kim dijele unutar projektantskog tima.
Osiguranje kvalitete i iskoristivosti podataka
Visok kvalitet podataka ključan je za izbjegavanje grešaka u projektovanju. LINEAR Solutions uključuju ugrađene provjere konzistentnosti kako bi se osiguralo:
Validacija vrijednosti
Unaprijed definisani rasponi vrijednosti i opcije izbora osiguravaju tačan unos podataka.
Brzo ispravljanje grešaka
Odstupanja su označena bojama, što olakšava brzo prepoznavanje i prilagođavanje pogođenih parametara.
Iskoristiv prijenos rezultata projektovanja za daljnju upotrebu
Zahtjev za iskoristivim podacima nije jednosmjeran, drugi projektni sudionici moraju moći koristiti rezultate MEP projektovanja. To predstavlja izazov jer AutoCAD, za razliku od Revit-a, ne dopušta istovremeni pristup svih sudionika istom modelu. Umjesto toga, razmjena se najčešće odvija putem IFC datoteka.
Međutim, korištenje IFC formata ne mora biti nedostatak, jer ostali projektanti često koriste različite specijalizovane softverske alate. Jasni dogovori o tome ko, kada i u kojoj razini detalja dostavlja podatke pomažu u smanjenju potrebne koordinacije i osiguravaju nesmetan protok informacija.

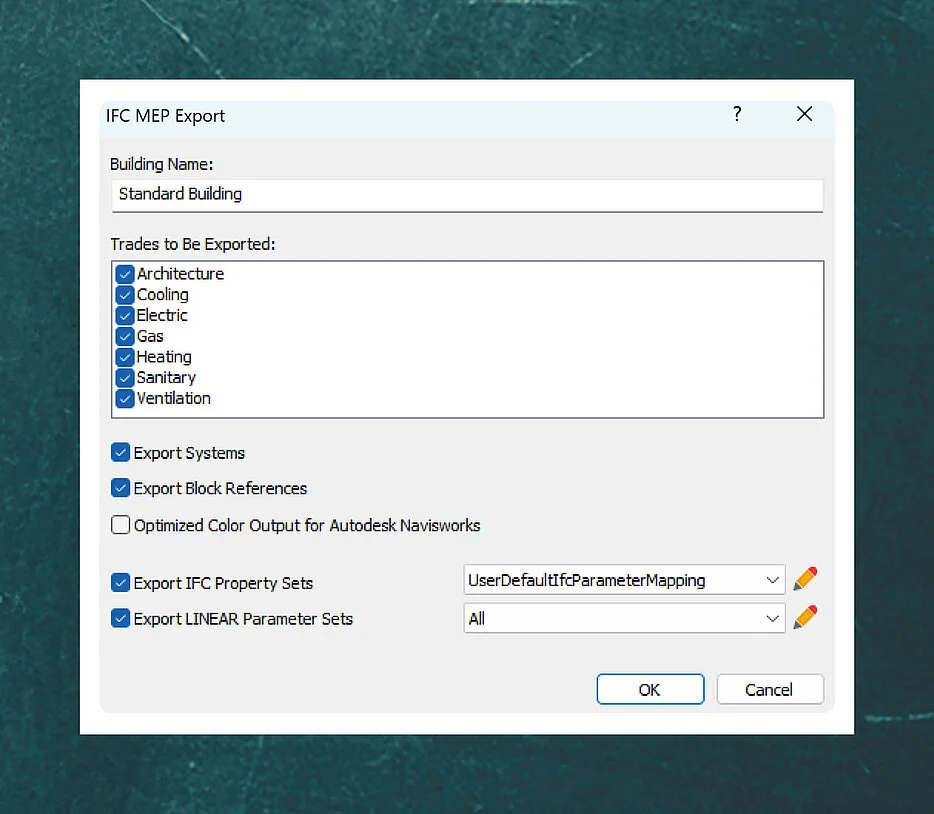

Slika 4: Dijaloški okvir za IFC MEP izvoz prenosi iskoristive informacije Izvor: LINEAR
Zaključak: Je li AutoCAD kompatibilan s BIM-om?
Na pitanje je li AutoCAD kompatibilan s BIM-om može se odgovoriti na sljedeći način:
AutoCAD u izvornom obliku ne ispunjava tehničke zahtjeve za potpuno BIM-kompatibilno projektovanje.
Međutim, uz LINEAR rješenja, AutoCAD se može proširiti potrebnim funkcijama, uključujući upravljanje podacima o komponentama, podršku za IFC i parametarsko obogaćivanje podataka.
AutoCAD i dalje ostaje važan alat u svijetu projektovanja, naročito u ranim fazama poput konceptualnog dizajna ili izrade shema i tlocrta. Nivo detalja koja se može postići u fazama razrade i montažnog planiranja i dalje je nenadmašna, ne može se u potpunosti postići u Revit-u, budući da se detaljna razrada teško uklapa u njegovu parametarsku fleksibilnost. U tim kasnijim fazama projektovanja fleksibilnost Revit modela više nije potrebna, jer se parametarski modeli zamjenjuju stvarnim komponentama proizvođača, a fokus prelazi na podatke vezane uz priključnu tehniku. Zbog toga je LINEAR razvio mogućnost prijenosa Revit modela u AutoCAD, čime se omogućava nesmetan nastavak detaljnog projektovanja i montažnog planiranja korištenjem alata Design 3D.
Uprkos svim tim mogućnostima, važno je napomenuti da AutoCAD više nije prvi izbor za projekte s BIM zahtjevima. Revit je posebno razvijen za modelno i saradničko projektovanje, te time za potrebe BIM-kompatibilnog planiranja. Naročito u području saradnje, donosi brojne prednosti u Closed BIM kontekstu.
